在实际维修过程中,不同品牌的螺杆压缩机拆卸方式有些不同,但拆装程序与装配流程是差不多,这个是现场版螺杆压缩机拆卸维修拍照,供大家参考!现场安装维修可根据当地的条件,应地制宜,灵活应用,但装配精度不能改变。

现场拆装工具

1、公制内六角扳手一套,套筒扳手一套;

2、常用活动扳手;

3、长柄平口螺丝刀,铜棒,榔头,丝杆等;

4、百分表,磁力座,扭力扳手;

5、手提式磨光机;

第一部分,拆卸螺杆压缩机

螺杆压缩机的拆卸与安装流程

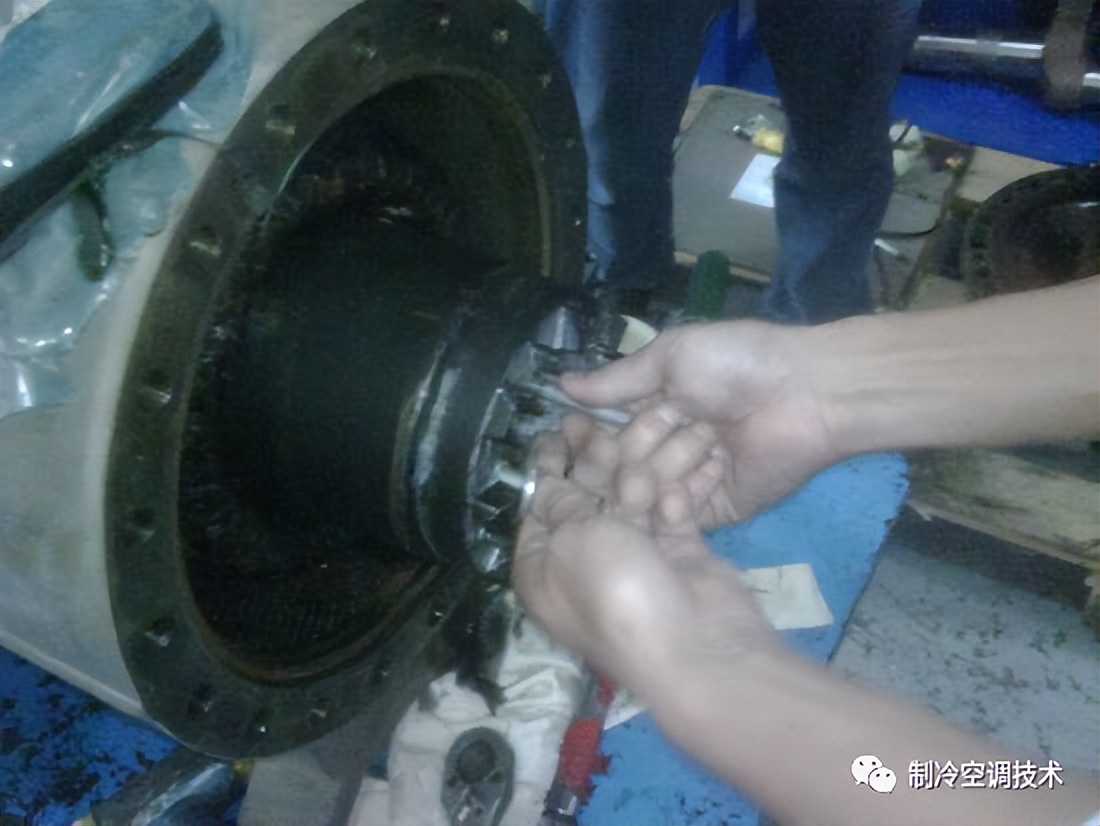

将要大修的压缩机运到可操作的合适场地,将机组内残留的冷冻机油排空拆除吸气侧端盖,取出卡簧拆除轴承。

螺杆压缩机的拆卸与安装流程

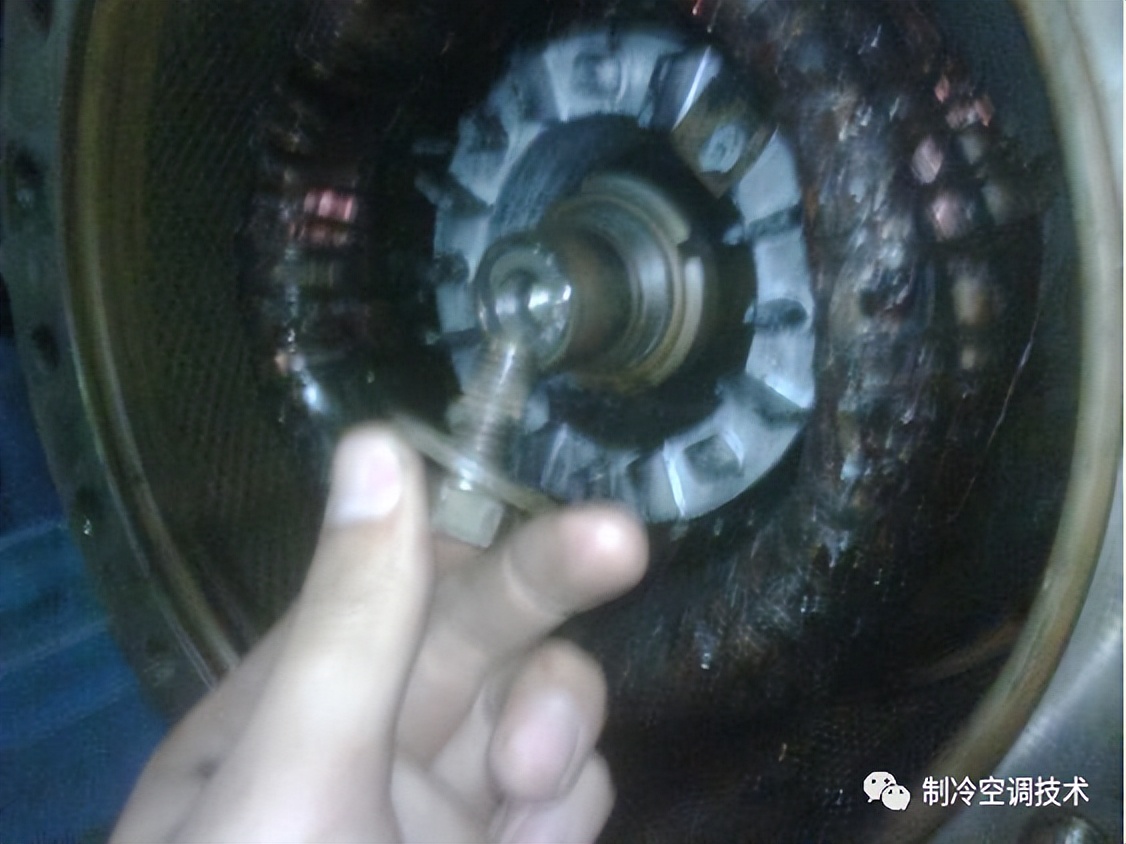

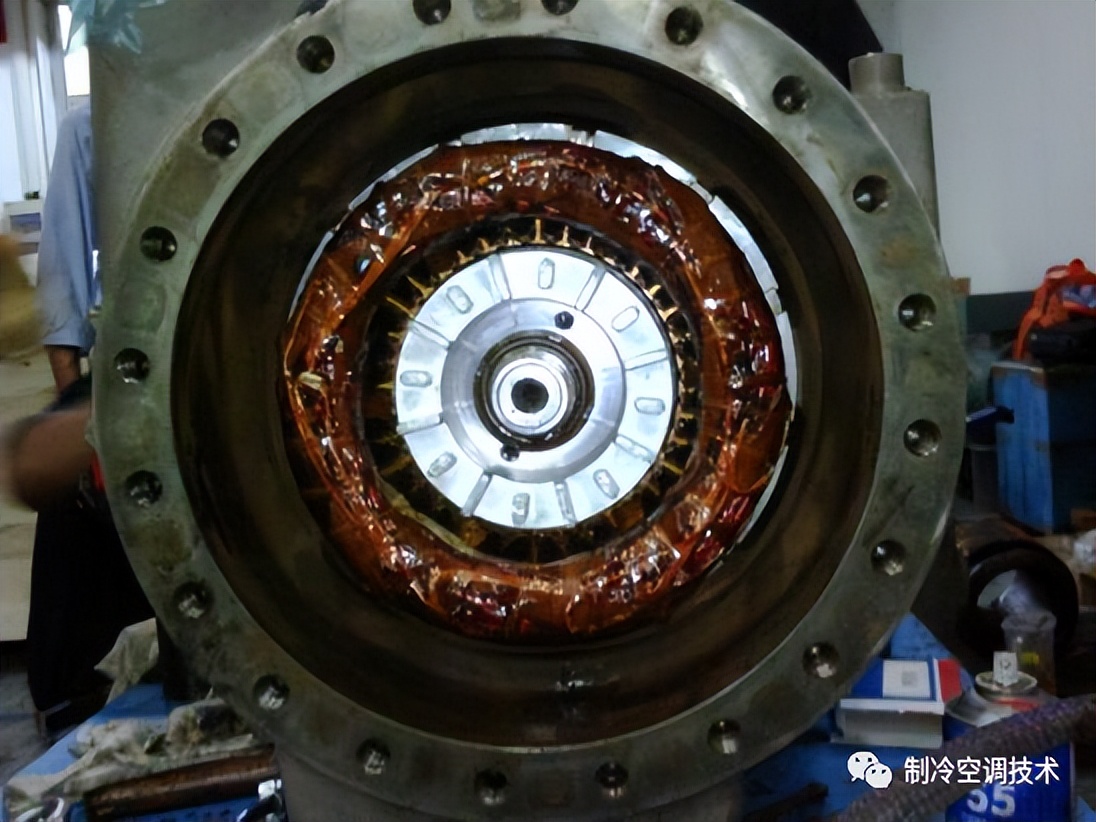

拆除电机转子端螺丝及垫片。使用工装或使用长柄平口螺丝刀敲击拆除转子锁母,此螺丝中空带油孔为此轴端轴承供油。

螺杆压缩机的拆卸与安装流程

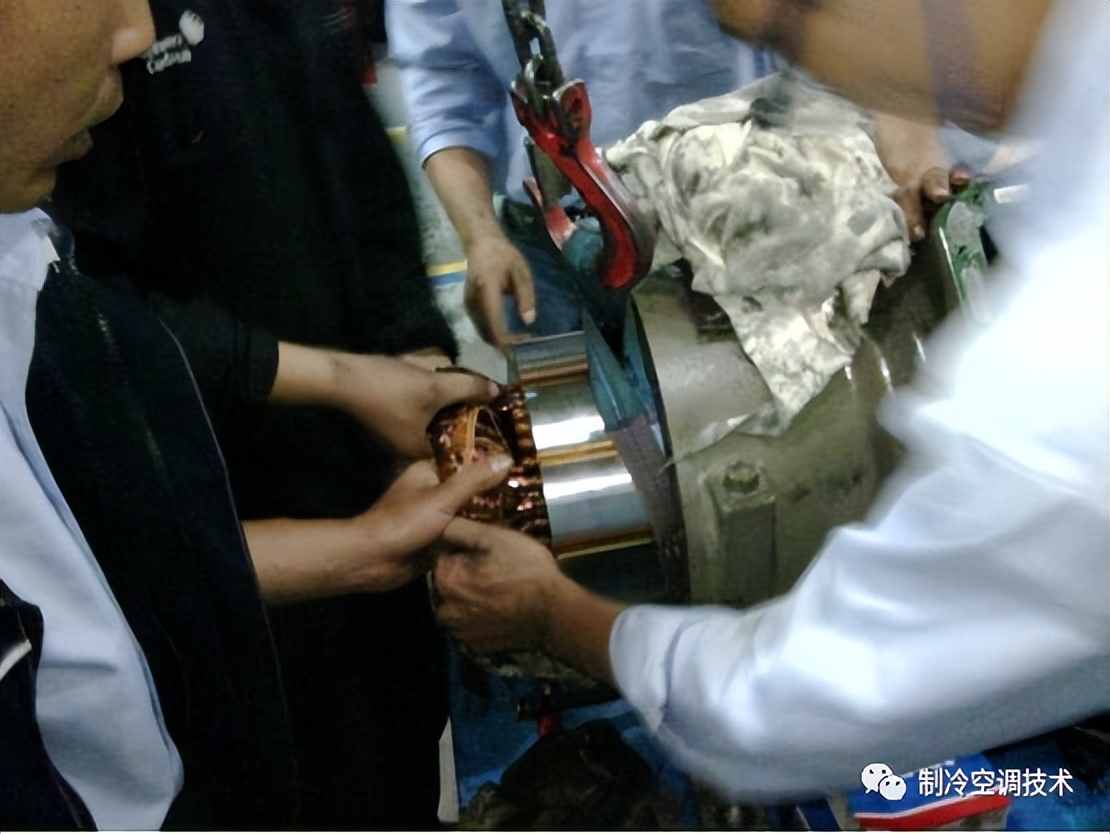

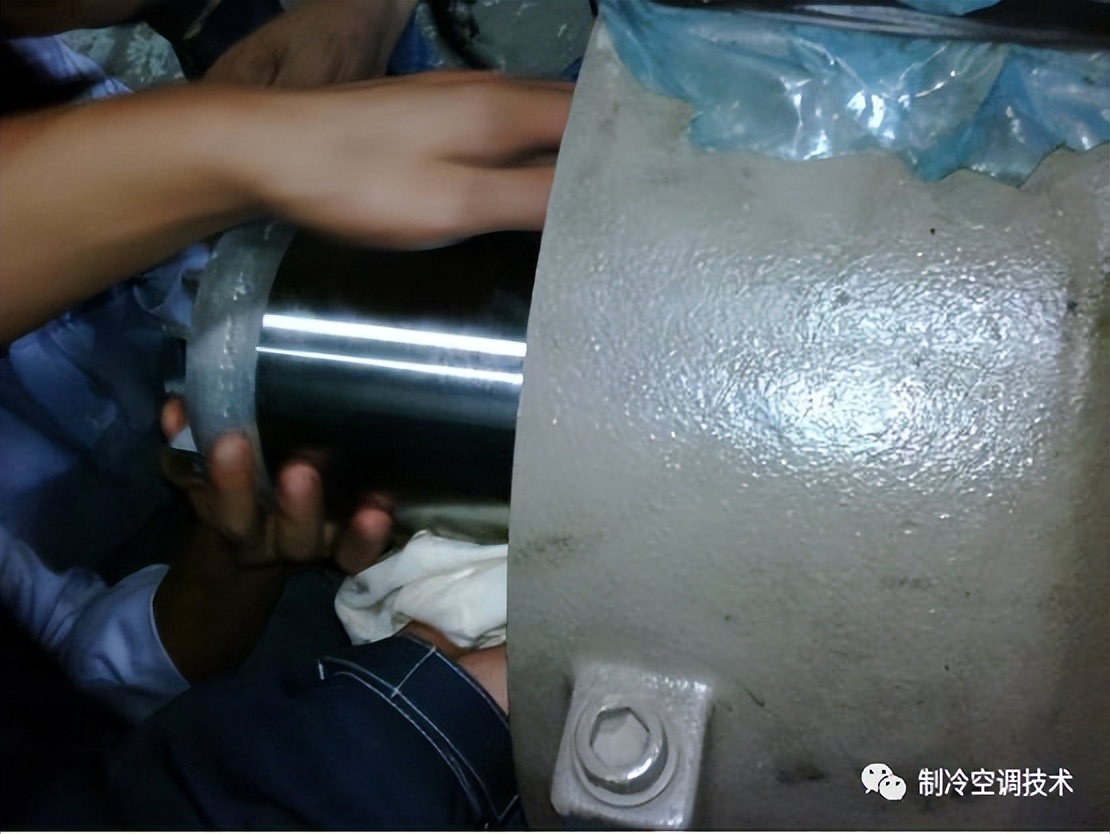

取出电机转子。拉出电机转子时要注意防止转子下沉,碰坏电机线圈。

螺杆压缩机的拆卸与安装流程

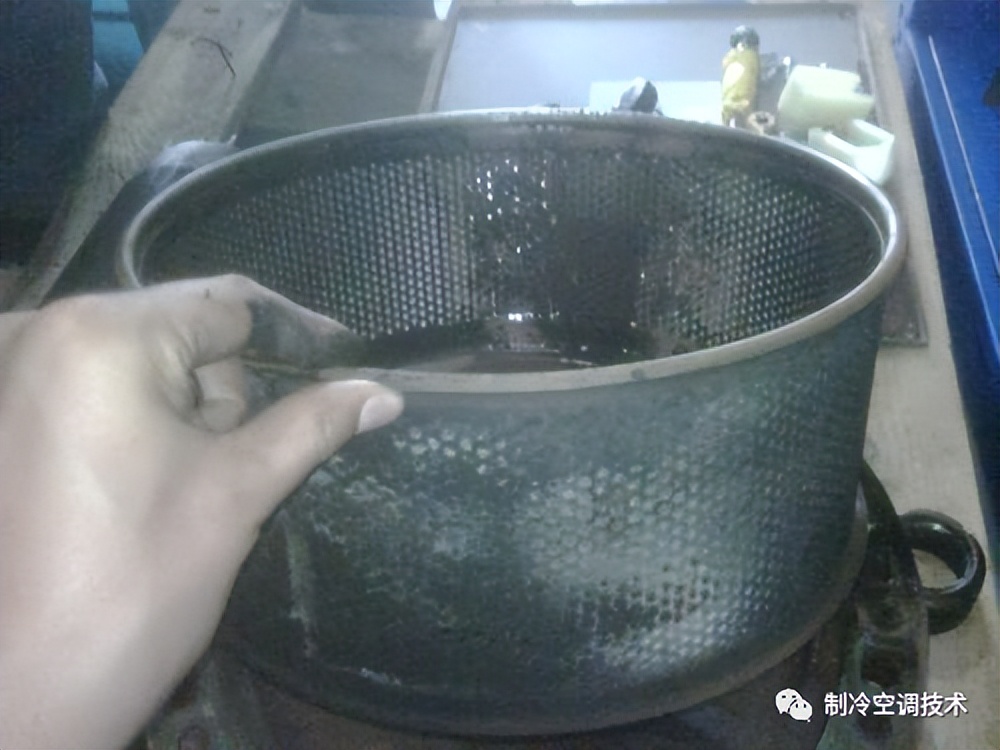

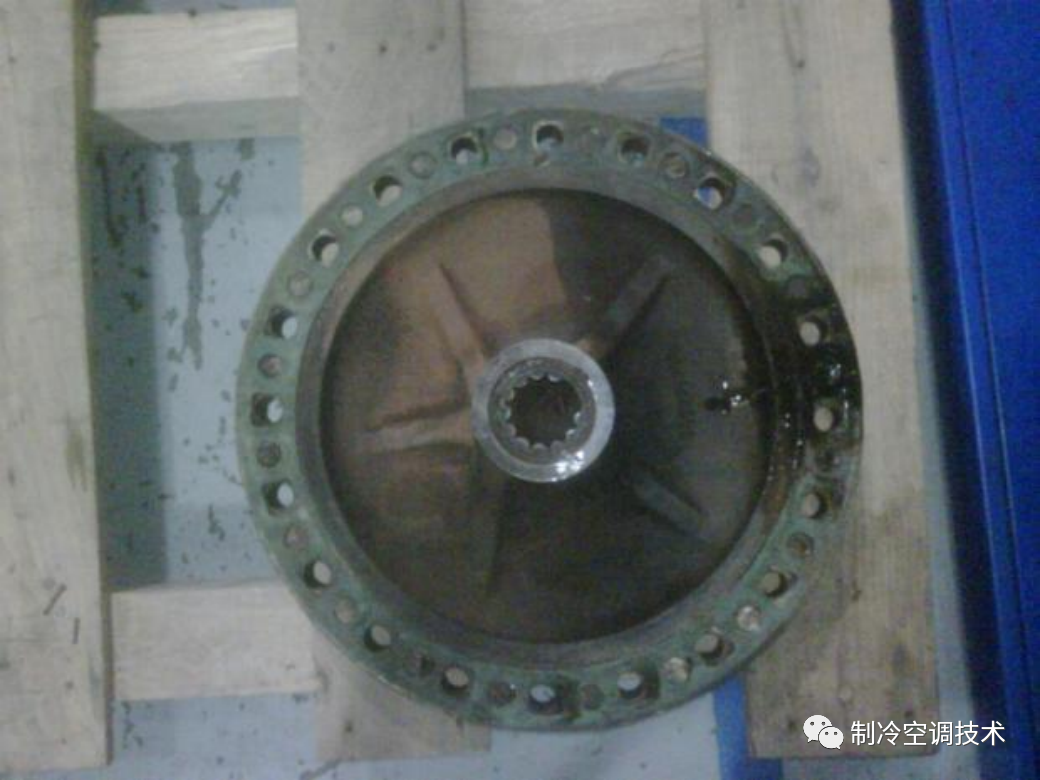

取出吸气滤网,检查吸气滤网有无破损,将其清洗干净待用

螺杆压缩机的拆卸与安装流程

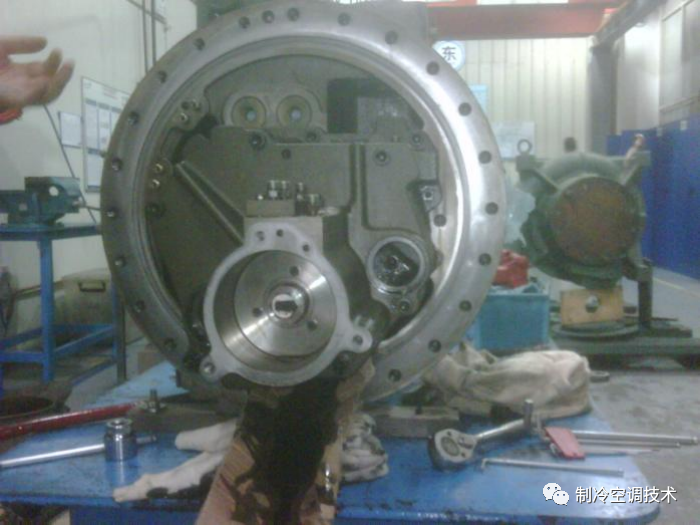

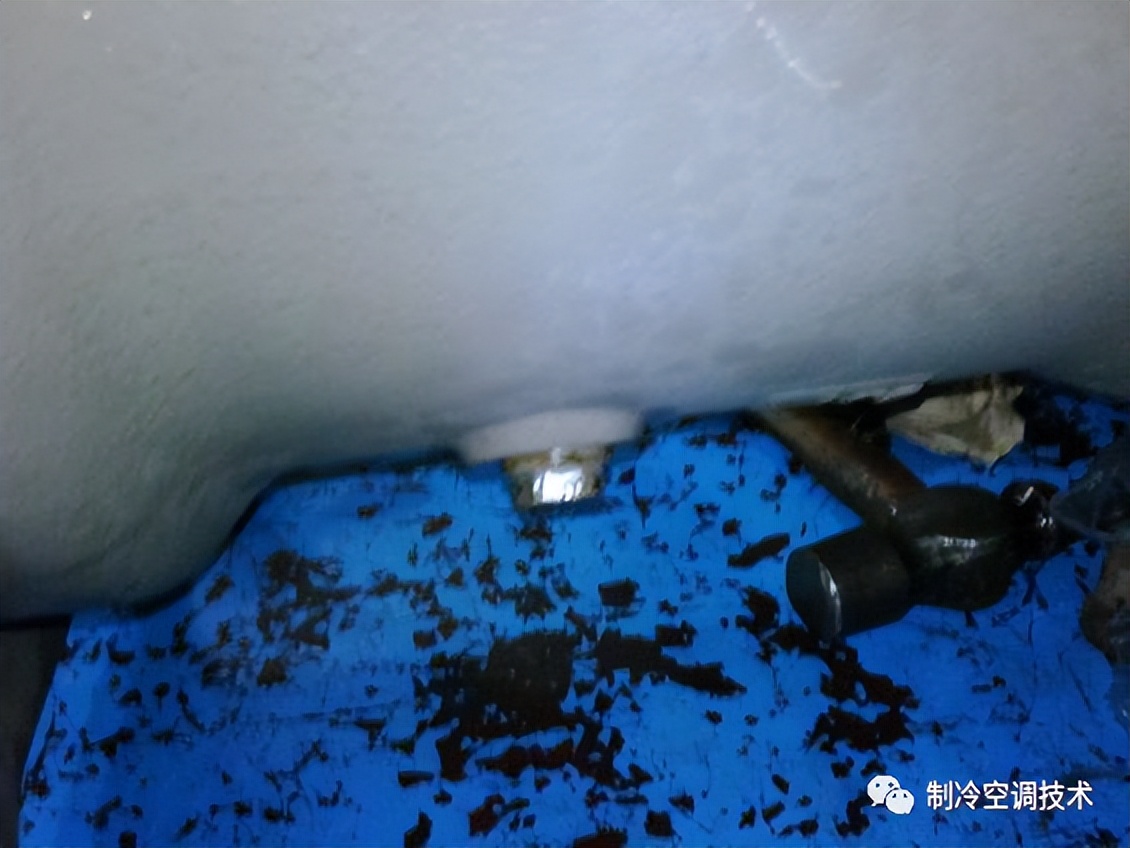

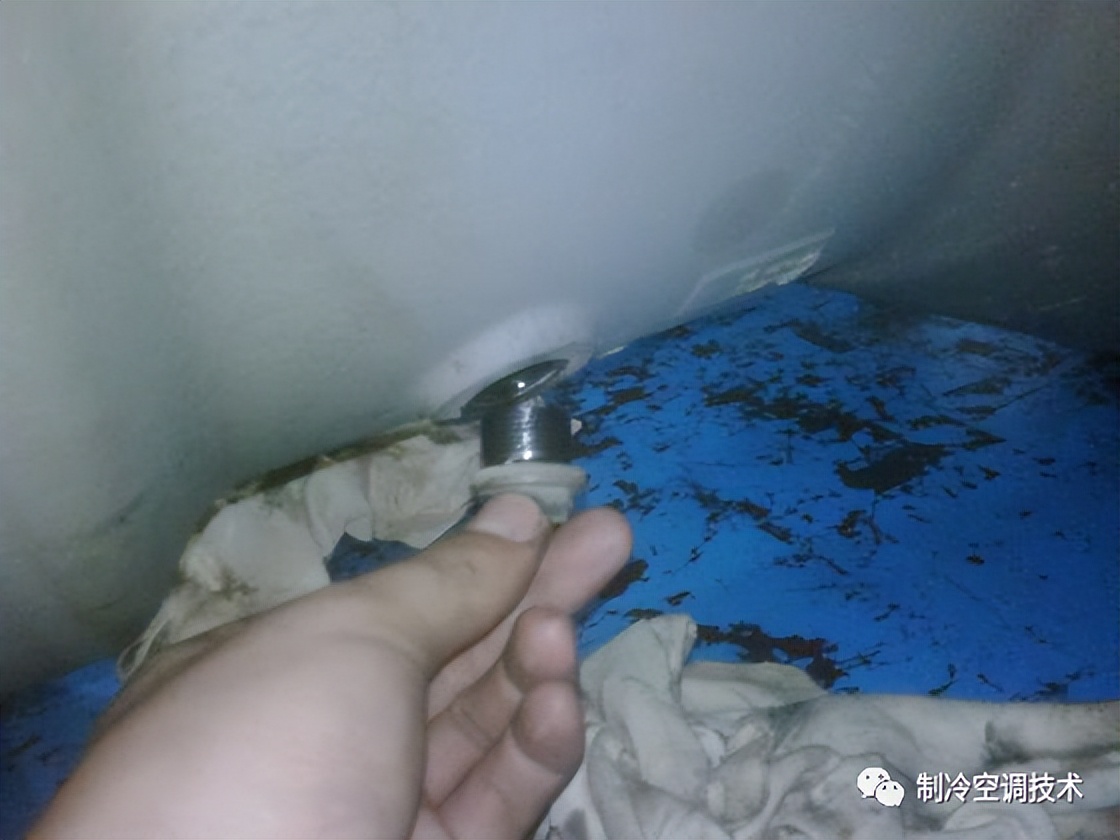

拆除电机定位销堵头,此堵头在压缩机中部偏下位置,内部还有一个定位销要取出

螺杆压缩机的拆卸与安装流程

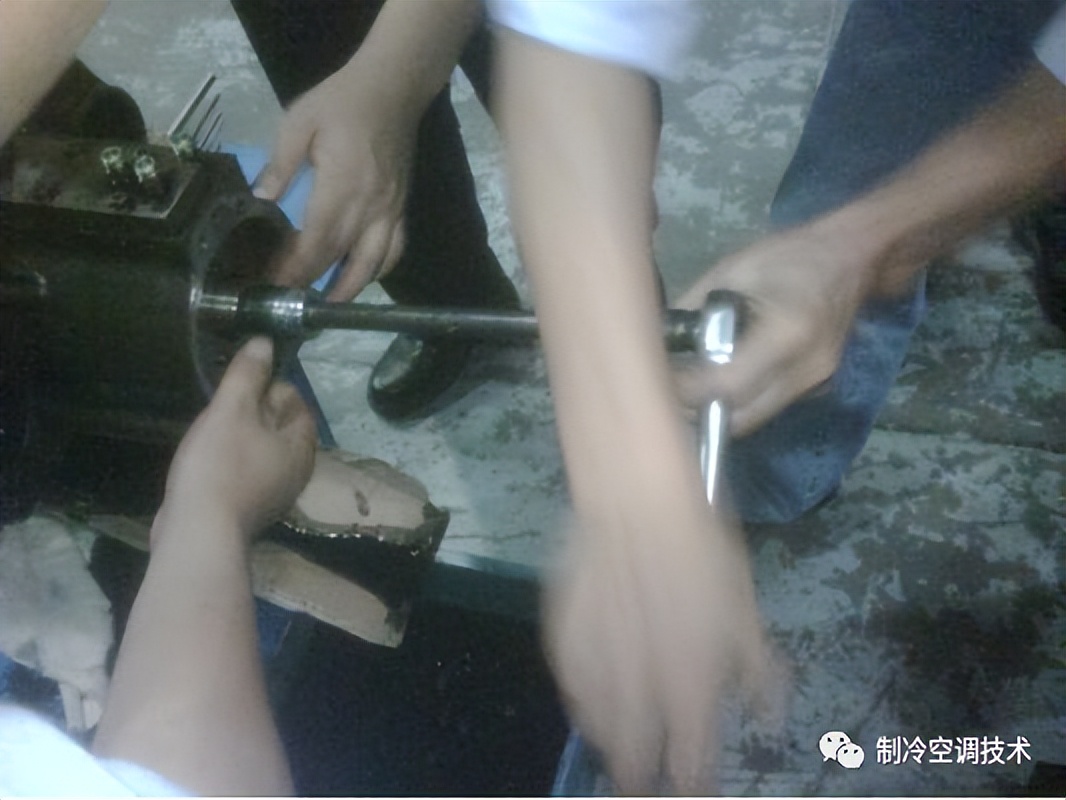

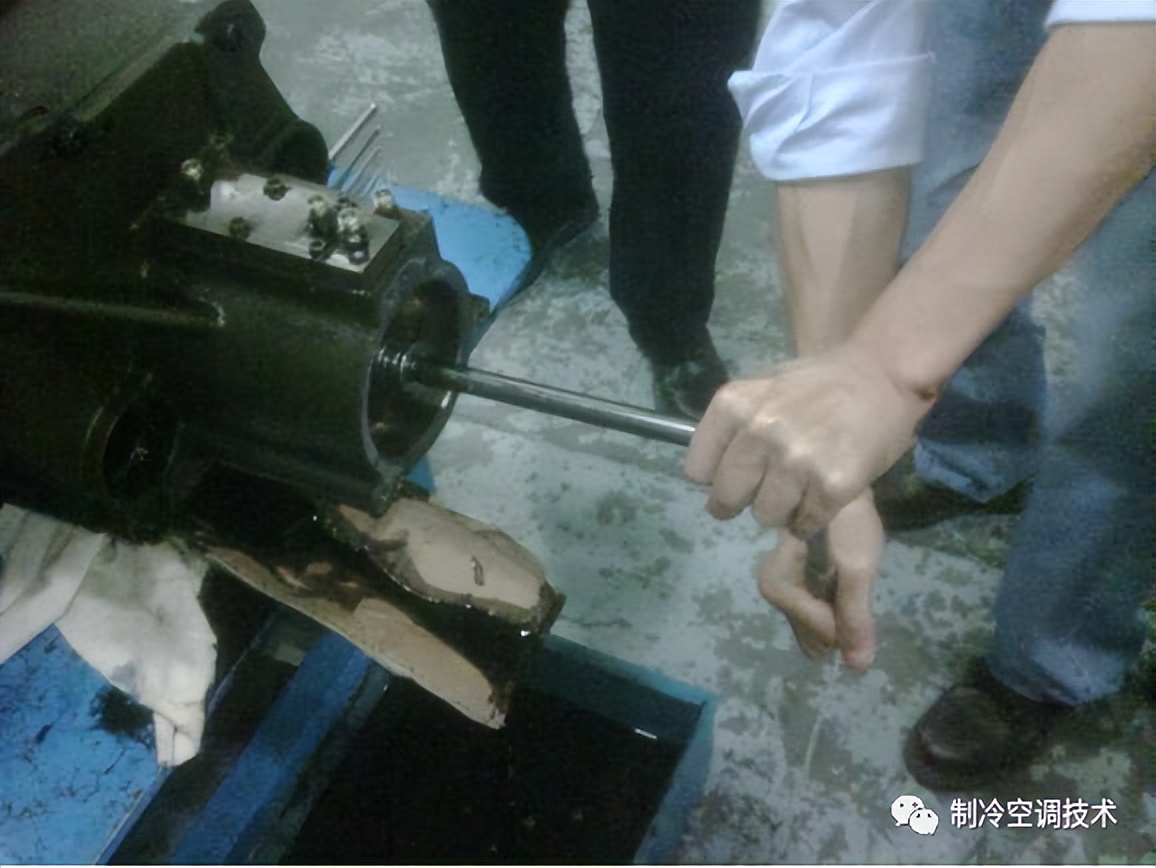

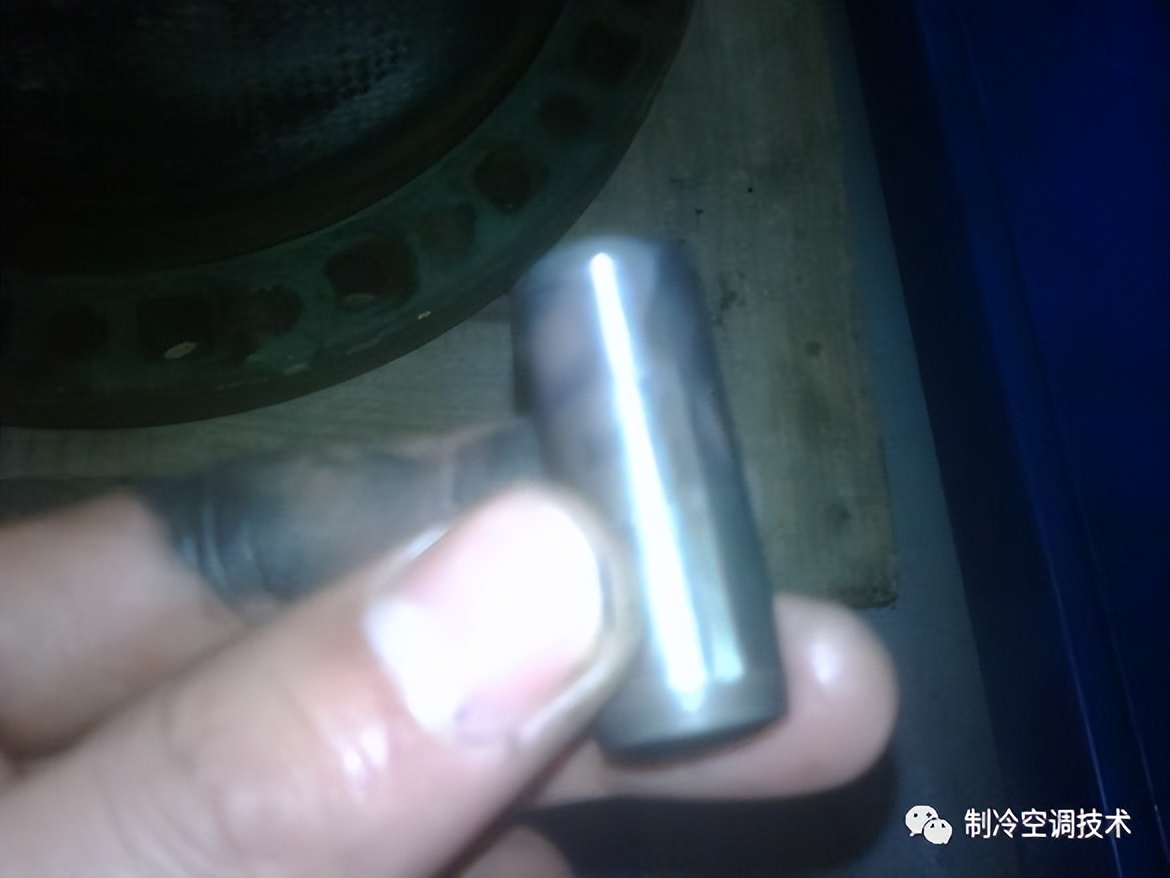

取出定位销,此定位销尾部带内螺纹,可用合适的螺丝或丝杆拧紧后拉出

螺杆压缩机的拆卸与安装流程

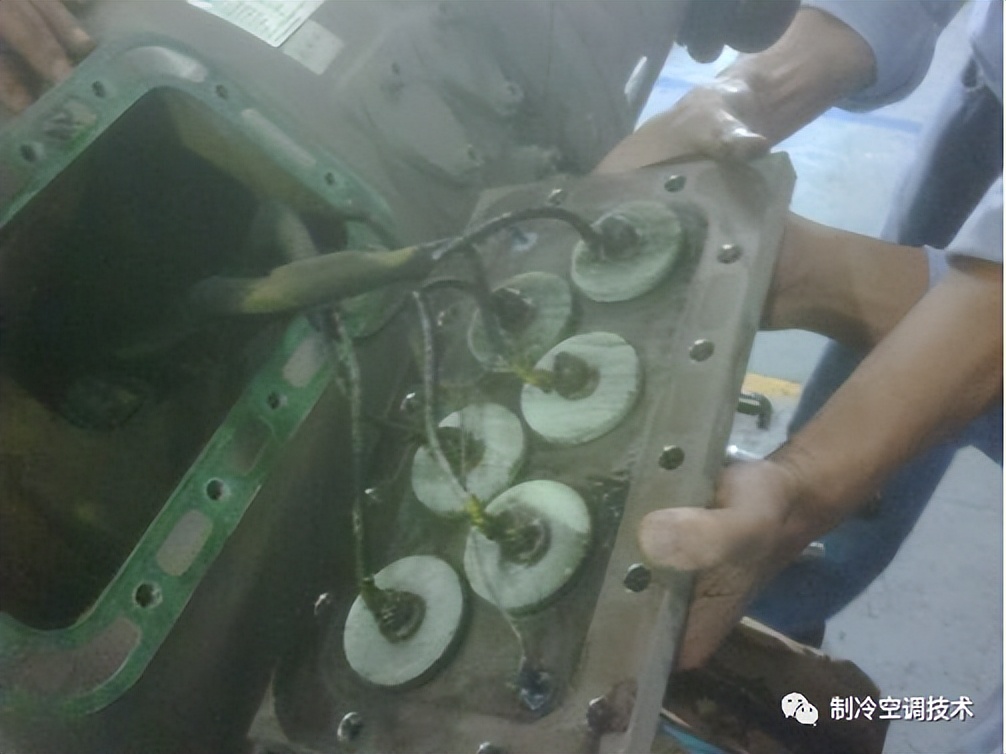

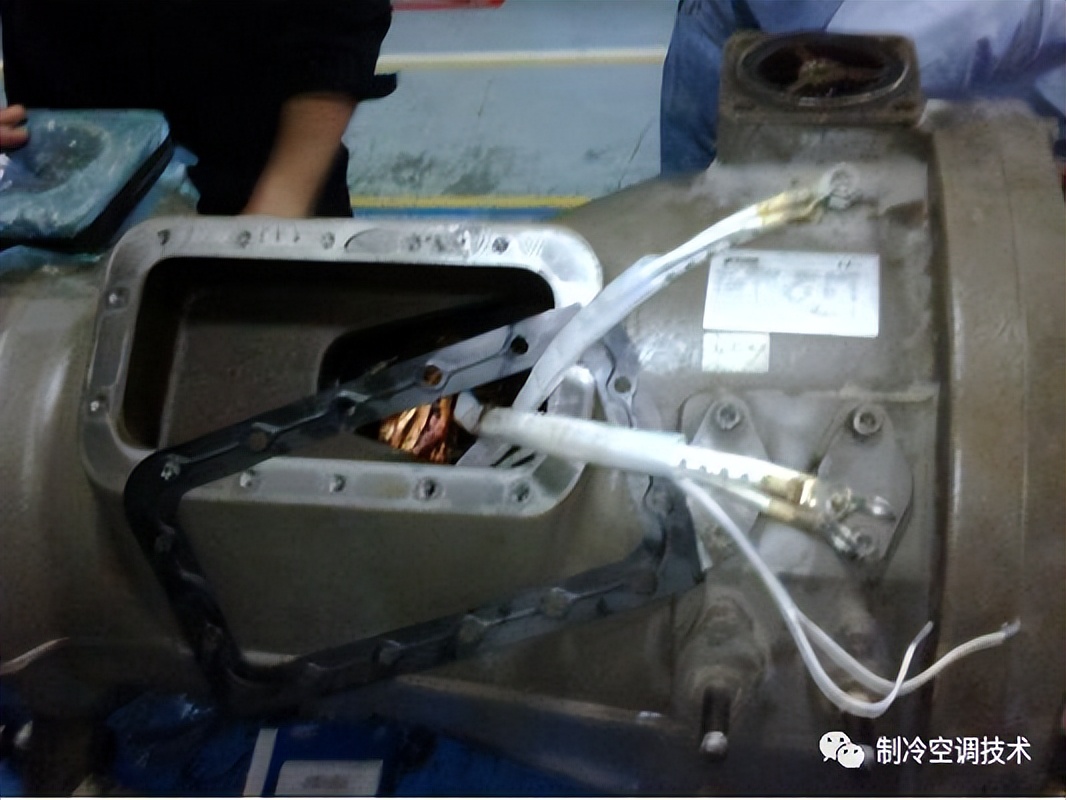

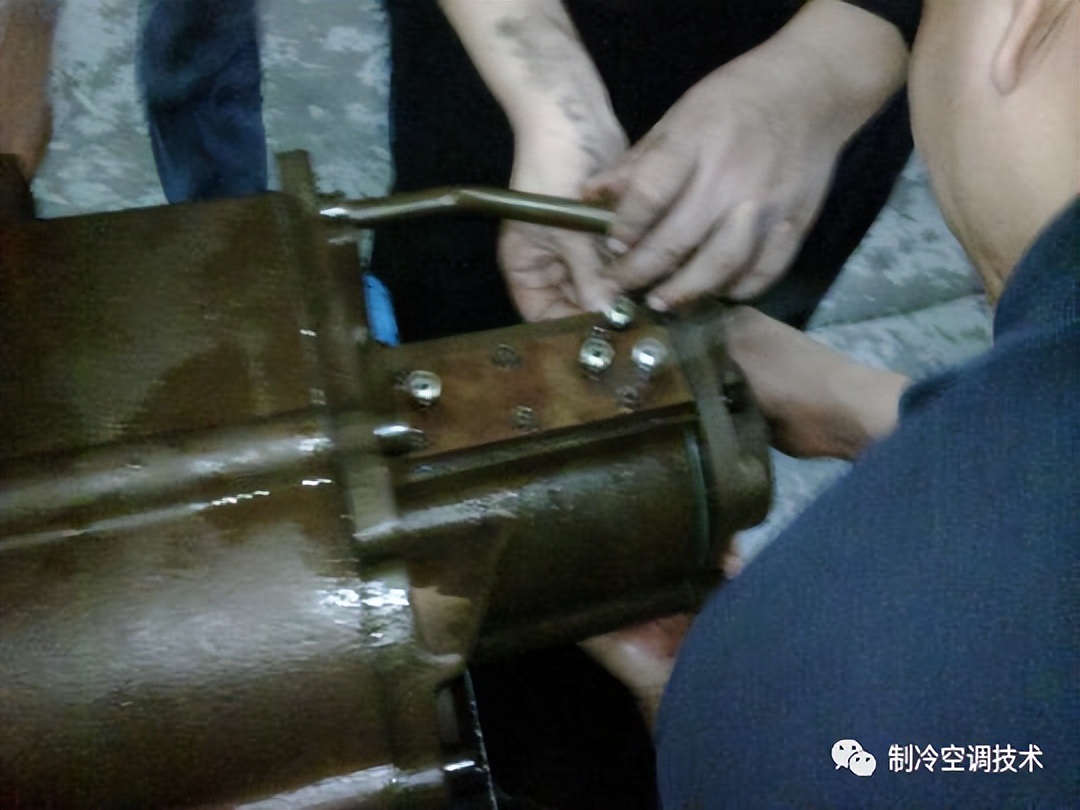

拆除电机接线板及其连接电缆。建议烧电机的机组更换接线板及其上面的绝缘垫片,确保新机组的绝缘合格

螺杆压缩机的拆卸与安装流程

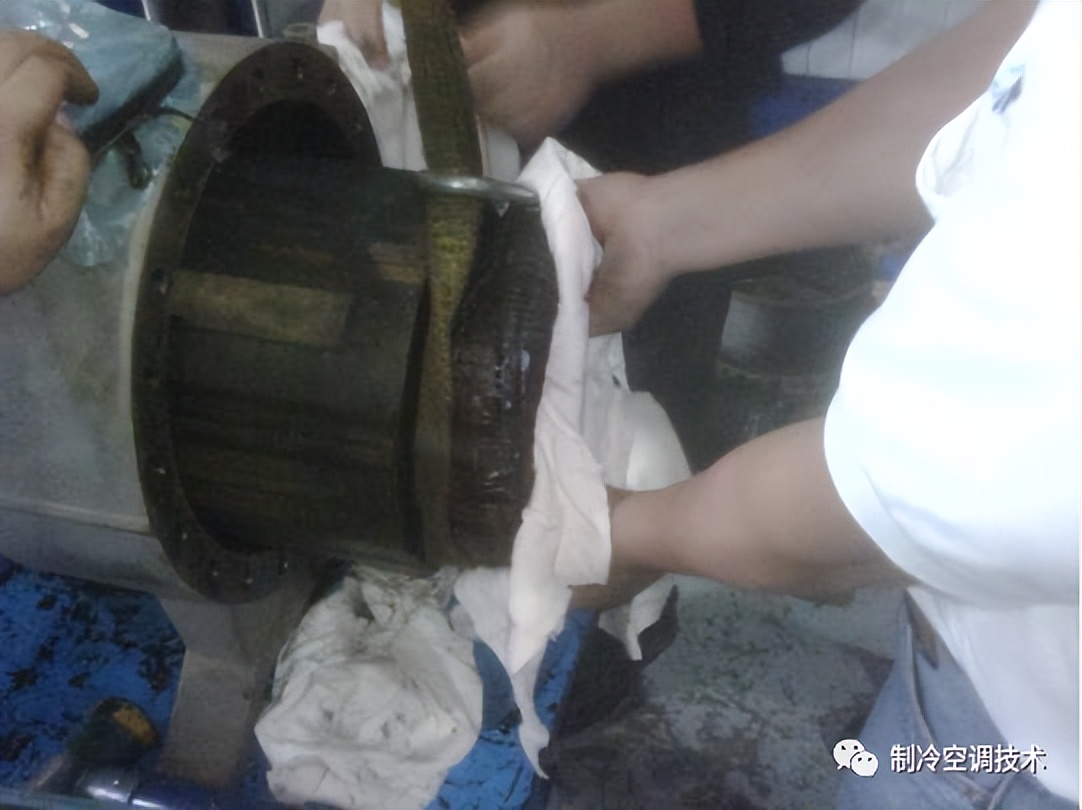

取出电机定子,拆除电机时要注意防止电机坠落、碰伤

螺杆压缩机的拆卸与安装流程

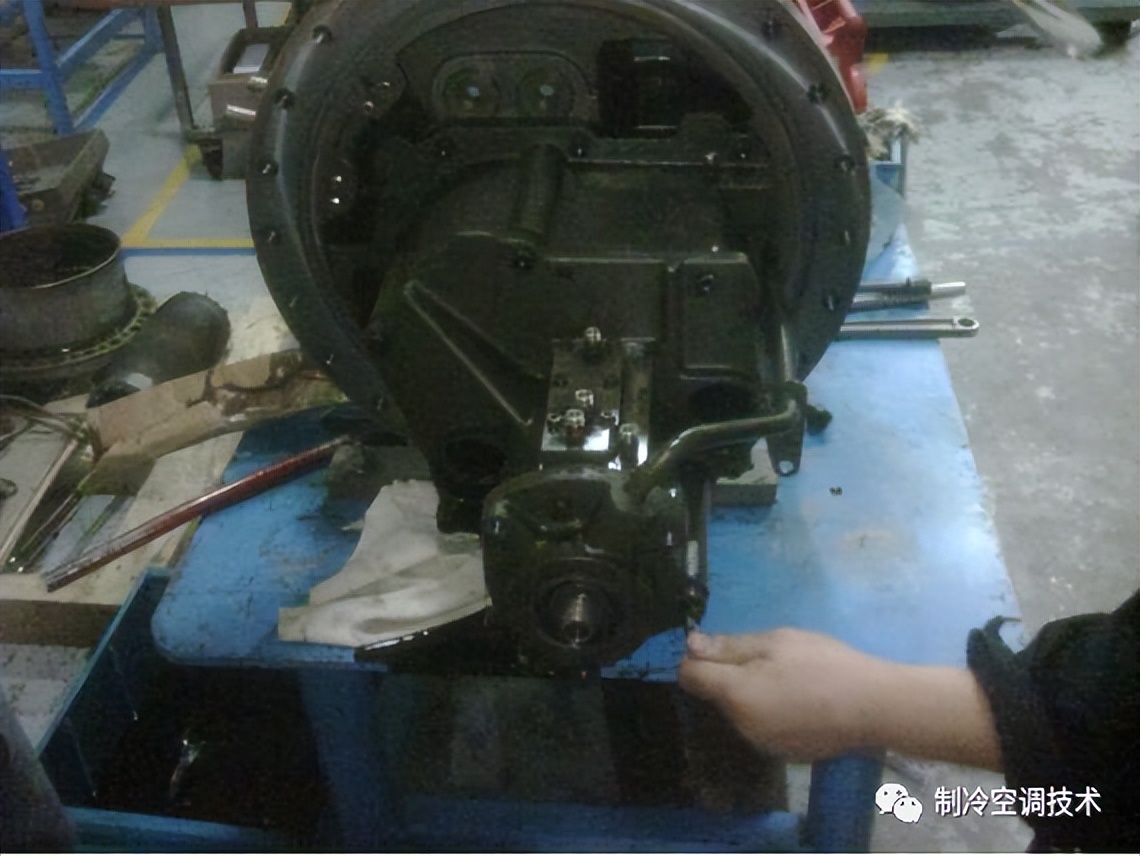

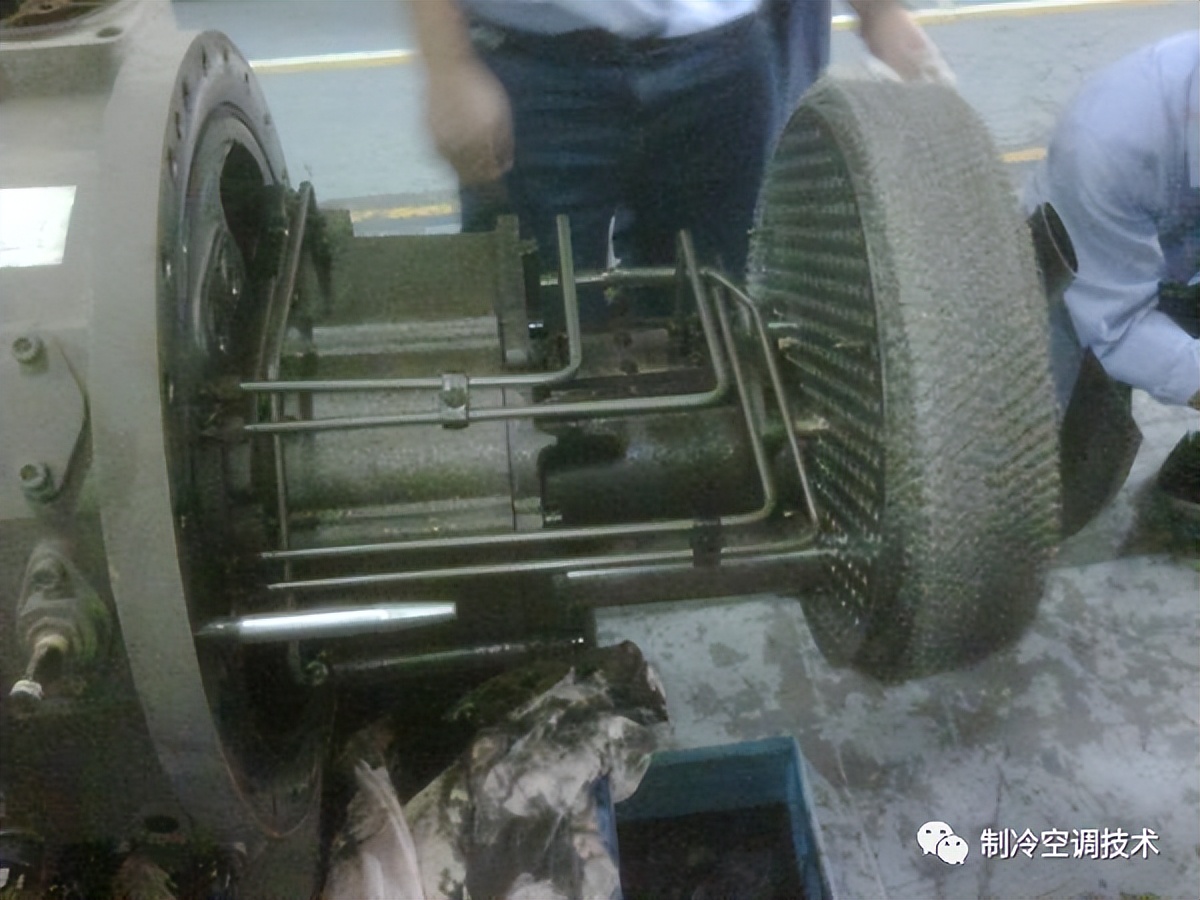

安装导杆,并移走压缩机油分,此处会有大量残留冷冻油,先将其排尽

螺杆压缩机的拆卸与安装流程

拆除滑阀加卸载油管

螺杆压缩机的拆卸与安装流程

拆除油过滤器。

螺杆压缩机的拆卸与安装流程

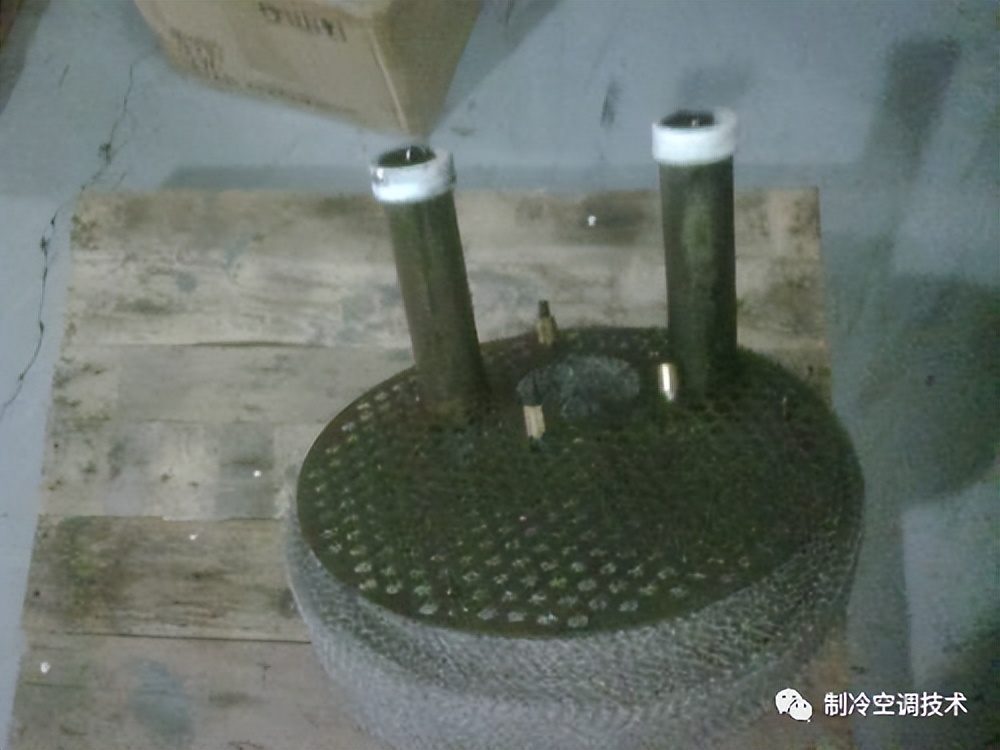

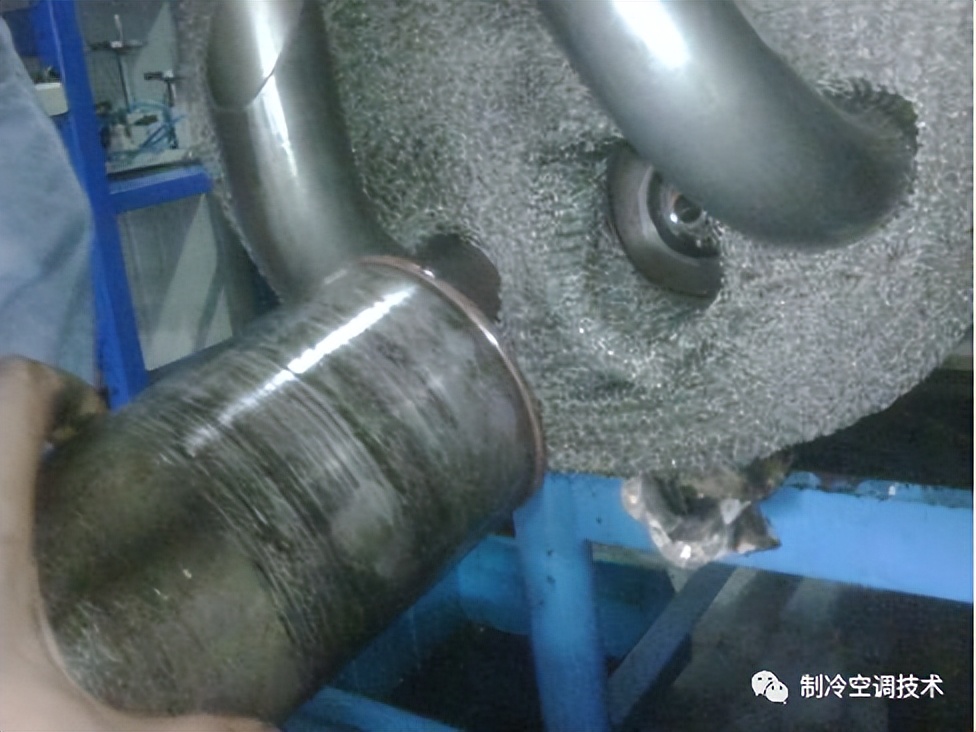

拆除油分挡液滤网及排气管

螺杆压缩机的拆卸与安装流程

螺杆压缩机的拆卸与安装流程

拆油过滤器端盖。

螺杆压缩机的拆卸与安装流程

螺杆压缩机的拆卸与安装流程

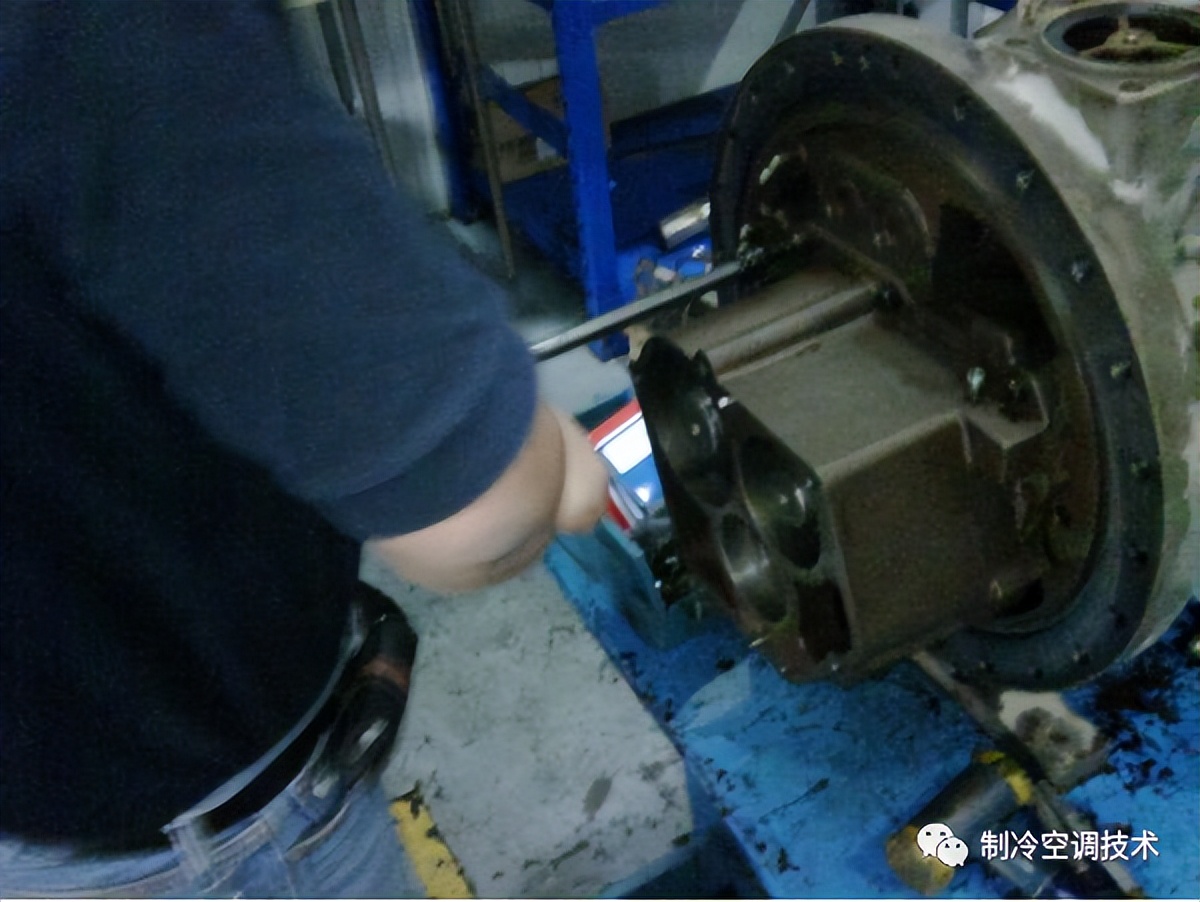

使用套筒扳手拆除滑阀锁紧螺母

螺杆压缩机的拆卸与安装流程

随着螺母的松动滑阀弹簧慢慢松开,滑阀活塞部分向外移动,可以使用手托着活塞部,防止弹出。此部分弹簧力不强,可以不使用专用工具顶住滑阀

螺杆压缩机的拆卸与安装流程

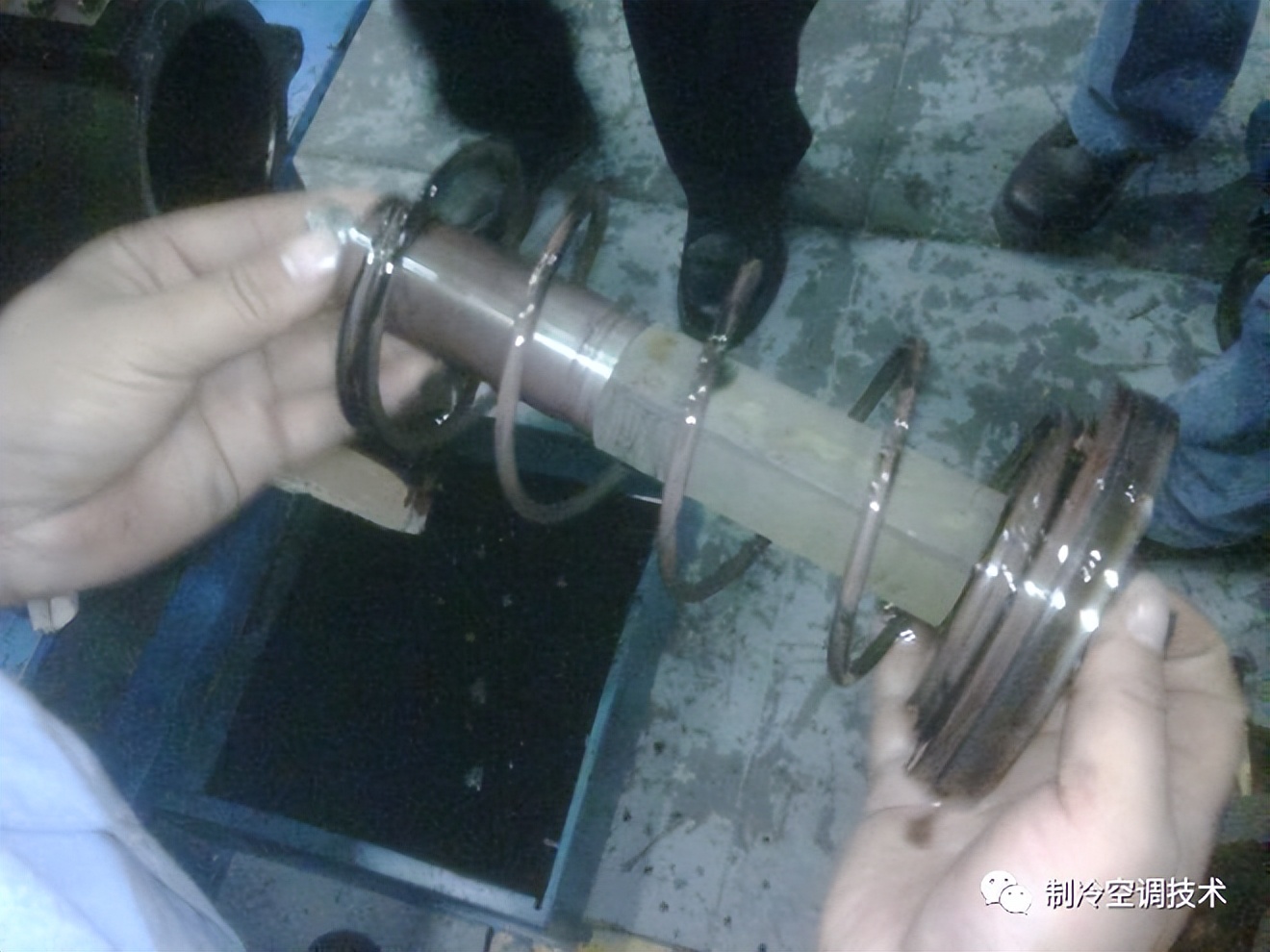

滑阀弹簧

螺杆压缩机的拆卸与安装流程

拆除活塞腔

螺杆压缩机的拆卸与安装流程

拆开滑阀限位销

螺杆压缩机的拆卸与安装流程

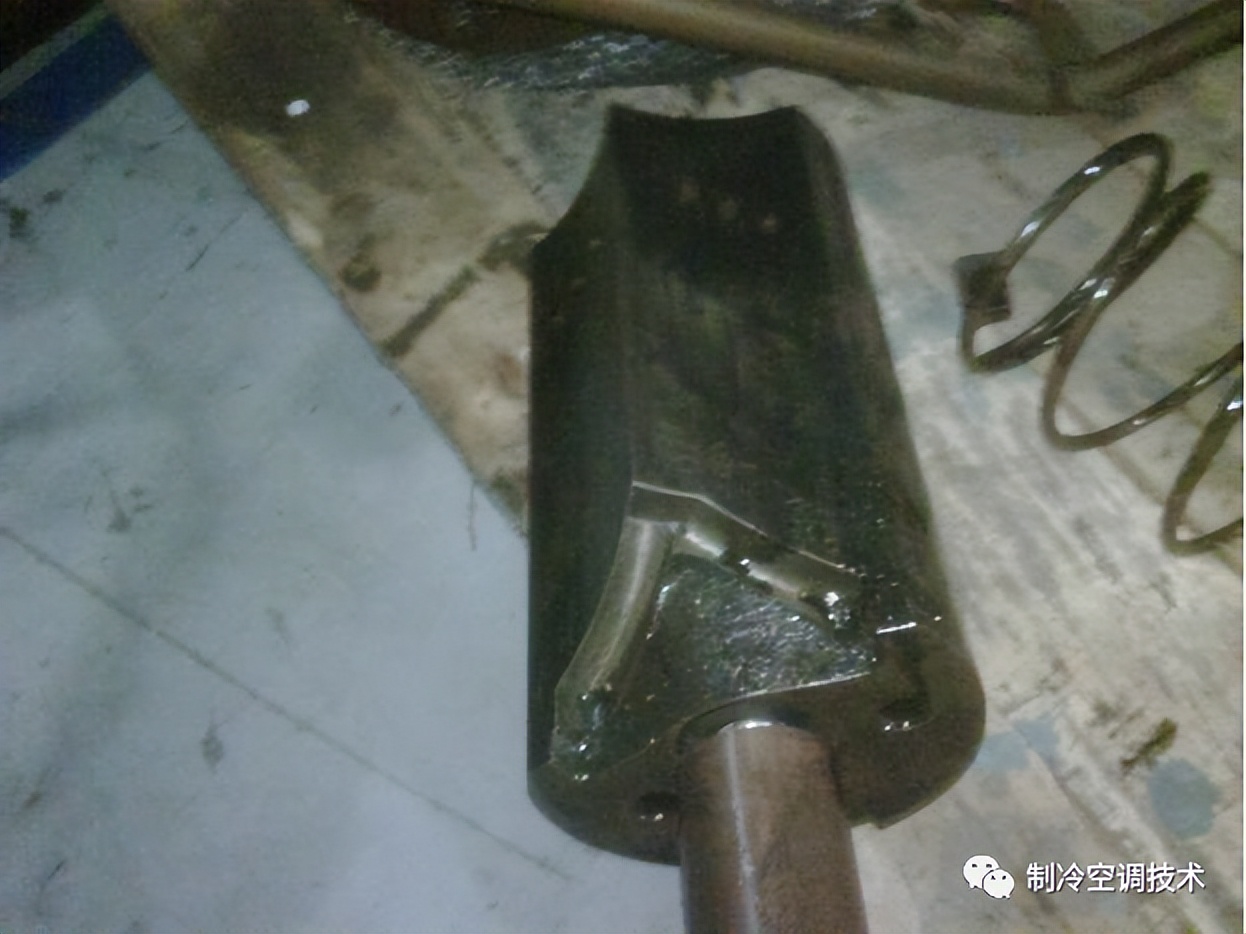

抽出滑阀

螺杆压缩机的拆卸与安装流程

使用内六角扳手松开调节螺母防松定位销

螺杆压缩机的拆卸与安装流程

拆出锁紧螺母

螺杆压缩机的拆卸与安装流程

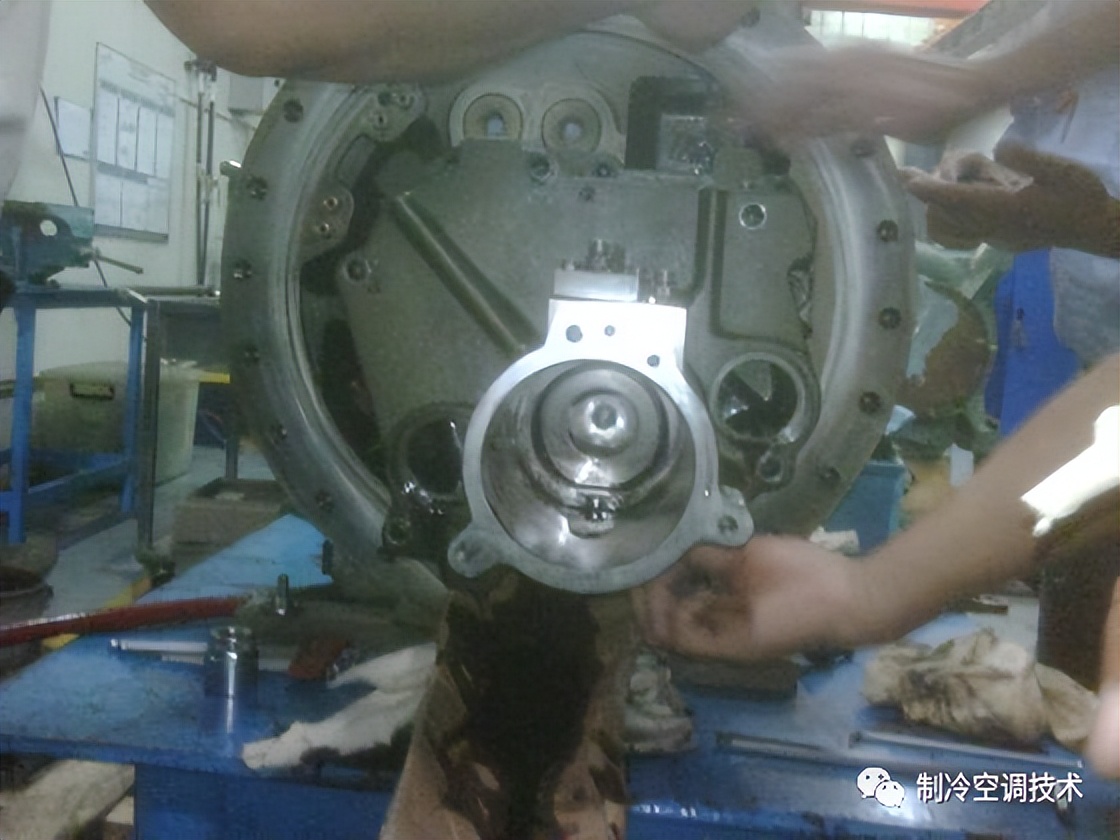

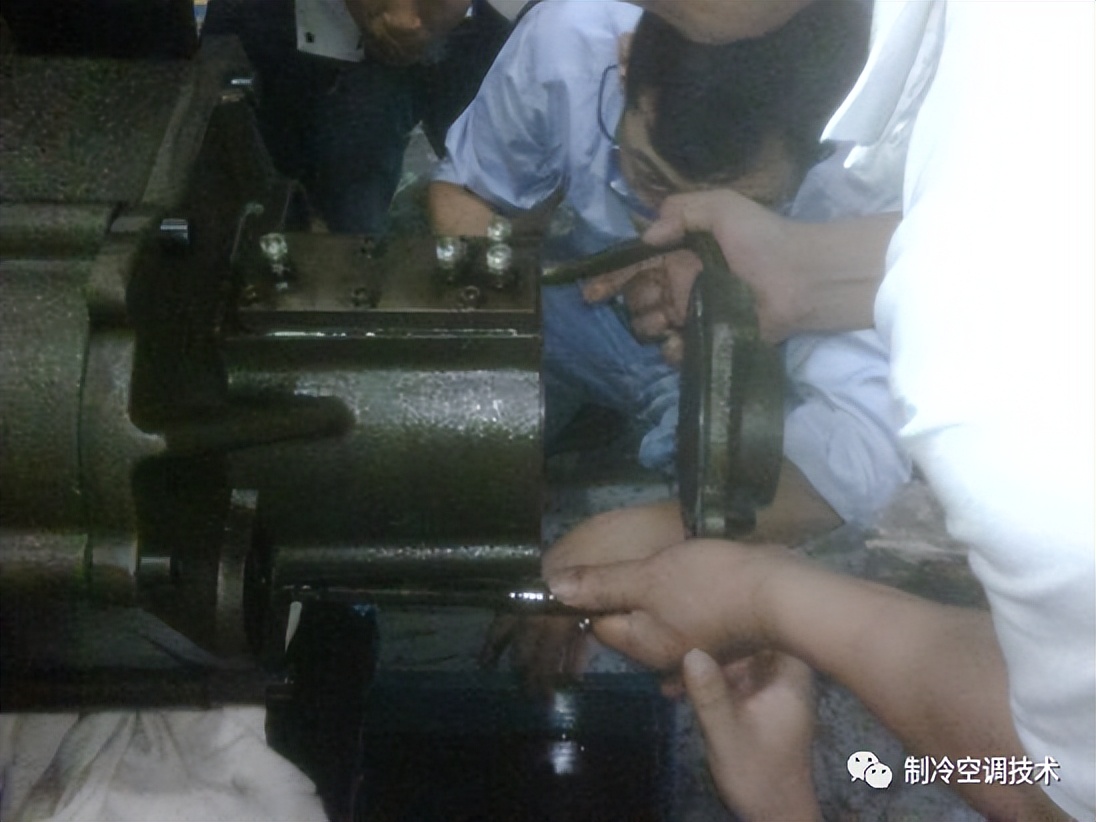

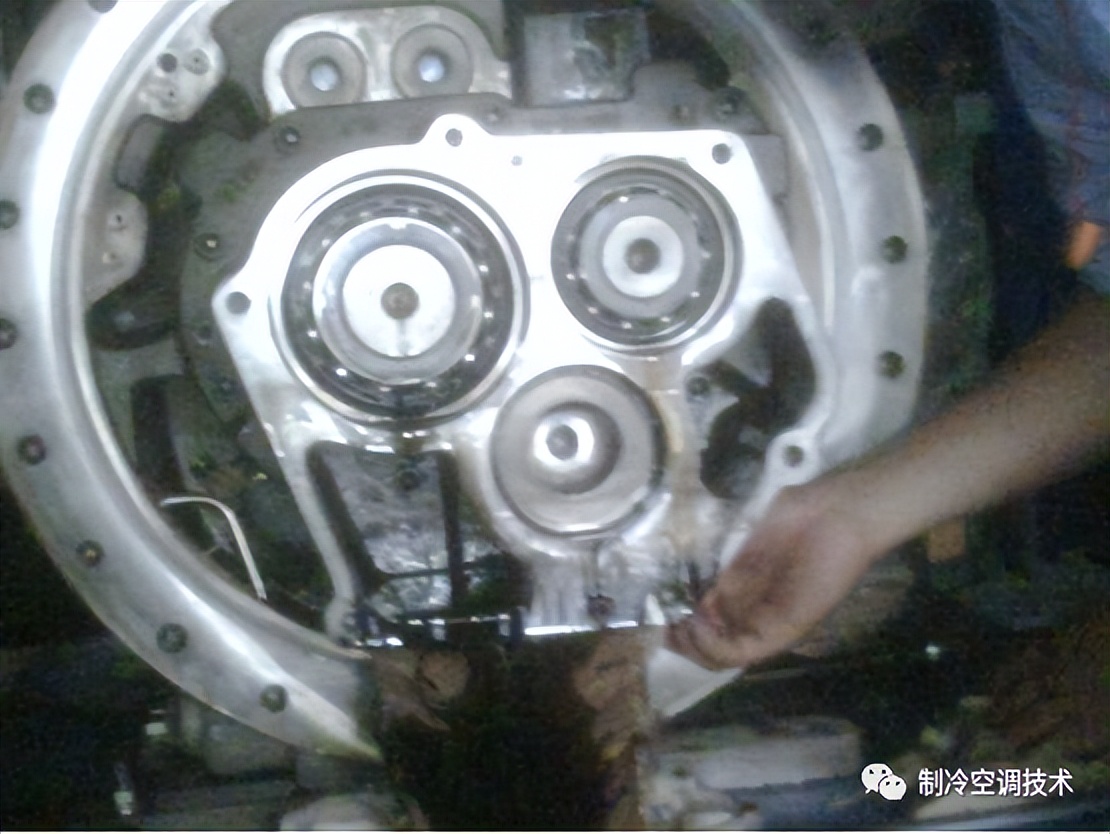

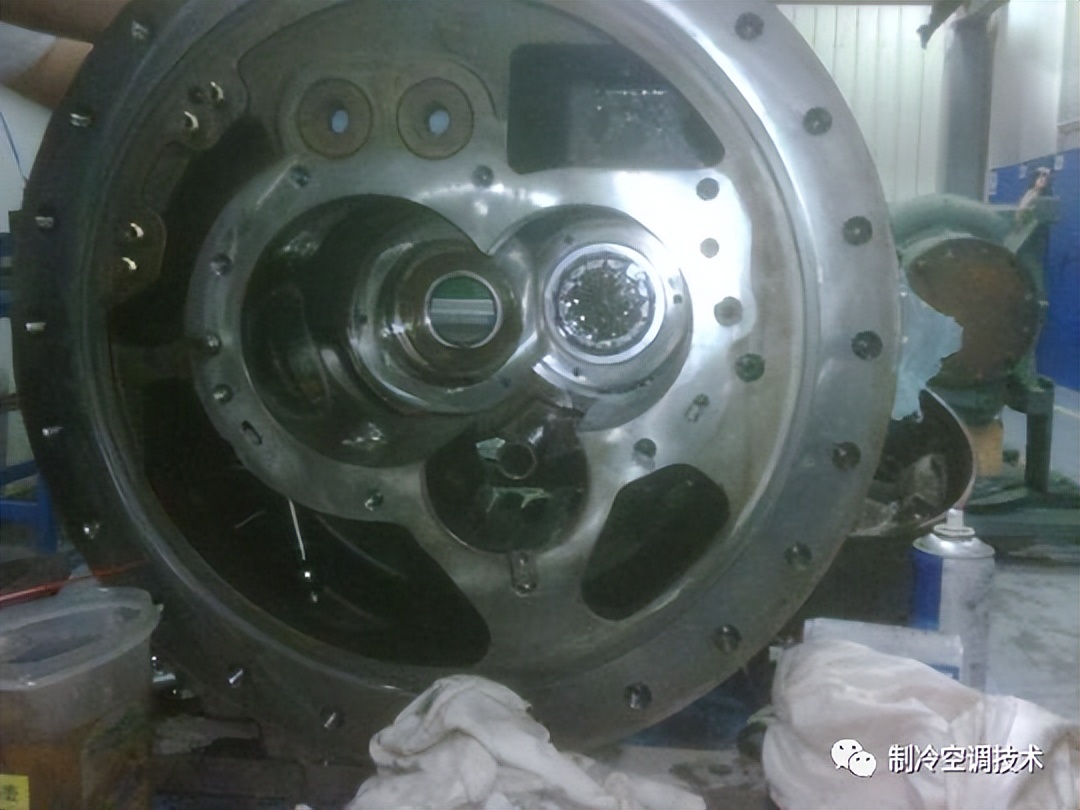

拉出轴承座,拆除定位销,拆除轴承座螺栓

螺杆压缩机的拆卸与安装流程

使用滑阀活塞腔做压盖,使用螺丝紧固,顶出螺杆。

螺杆压缩机的拆卸与安装流程

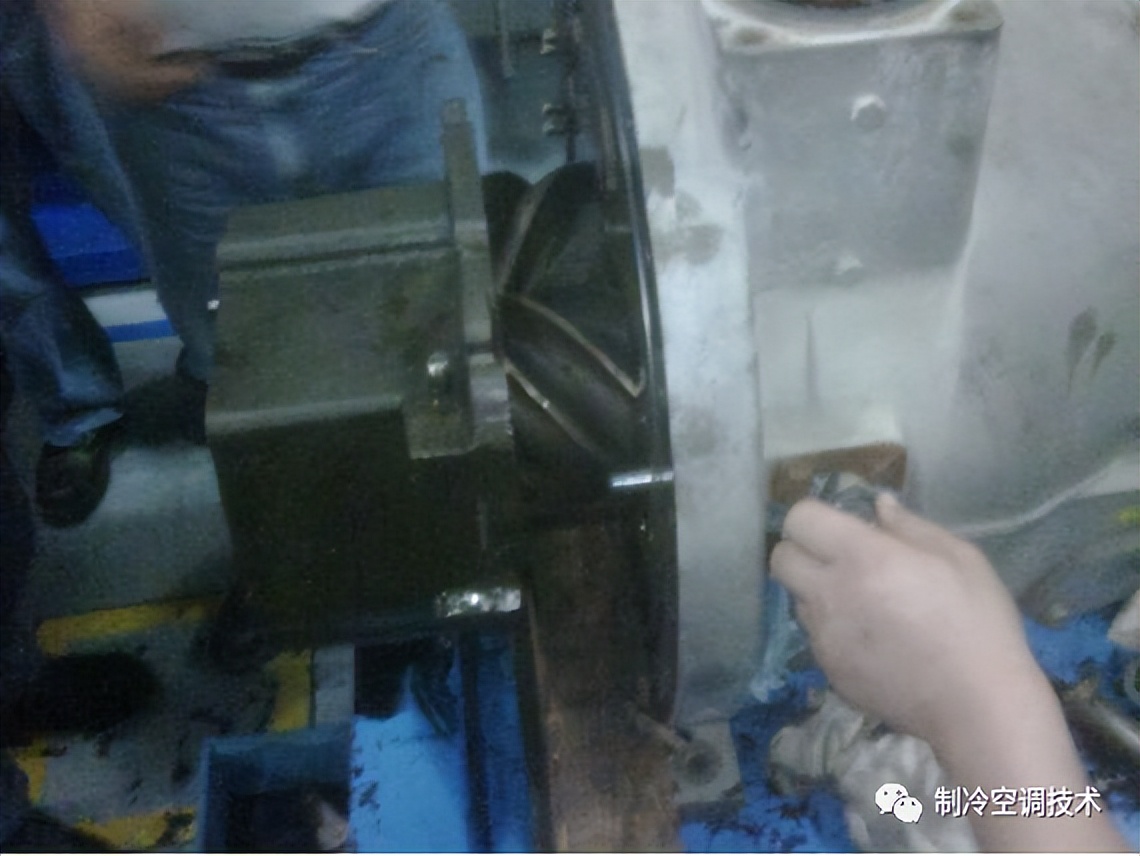

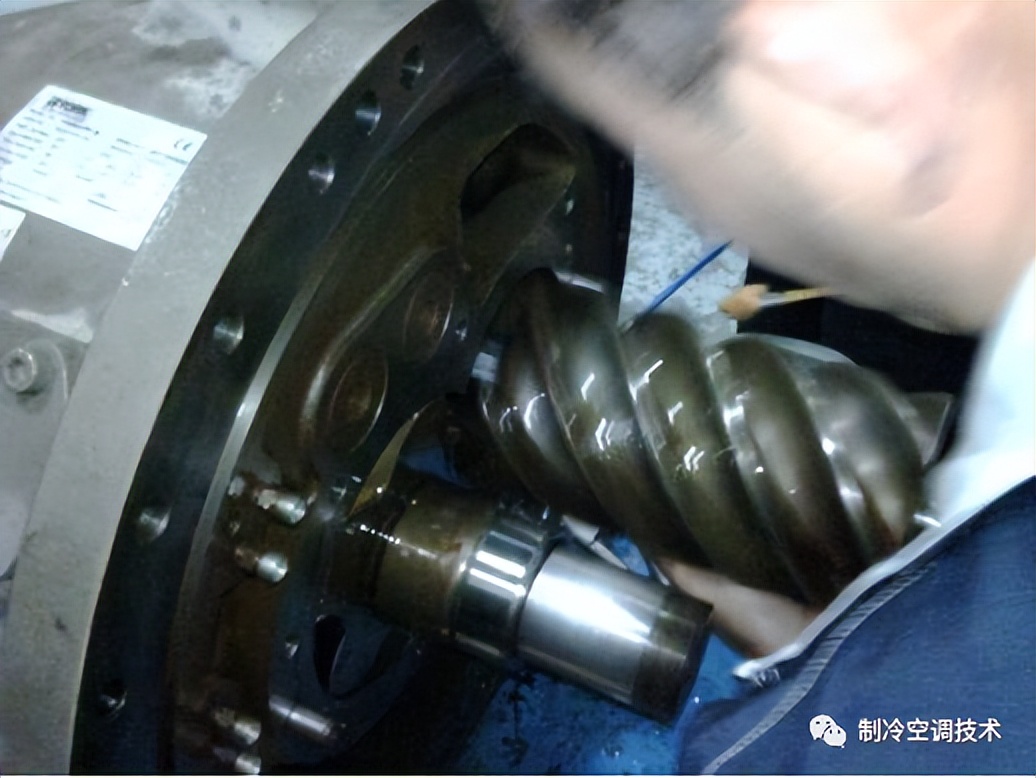

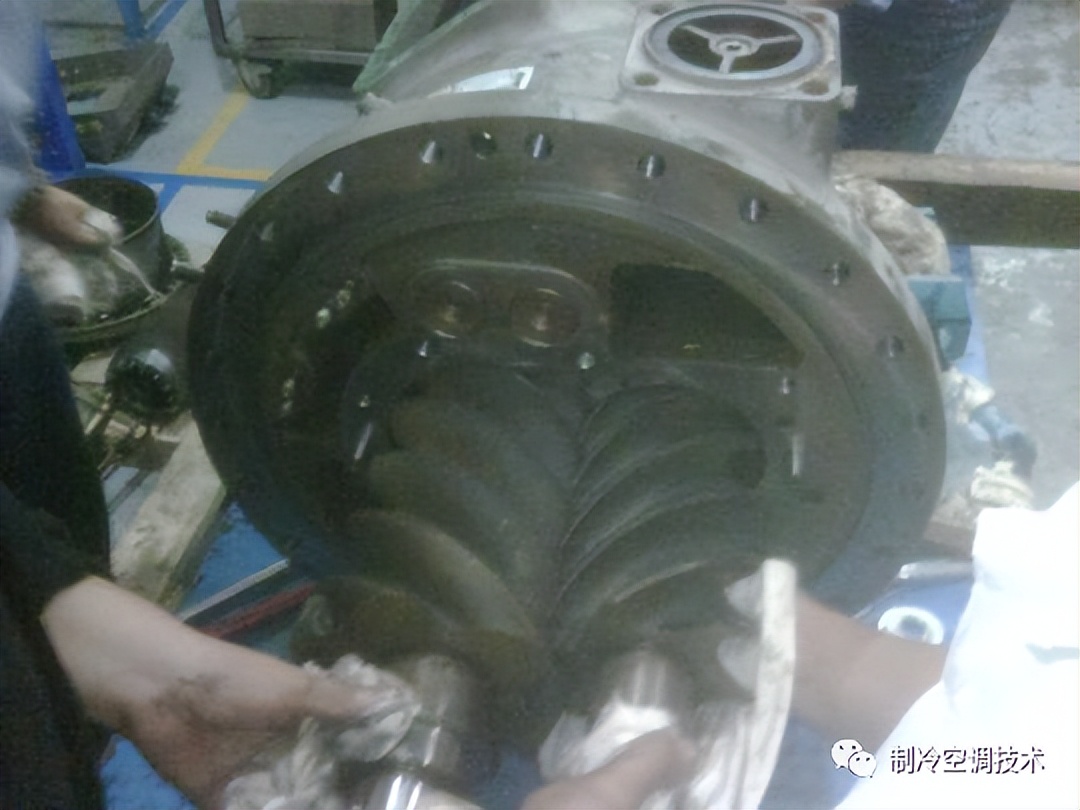

抽出螺杆

螺杆压缩机的拆卸与安装流程

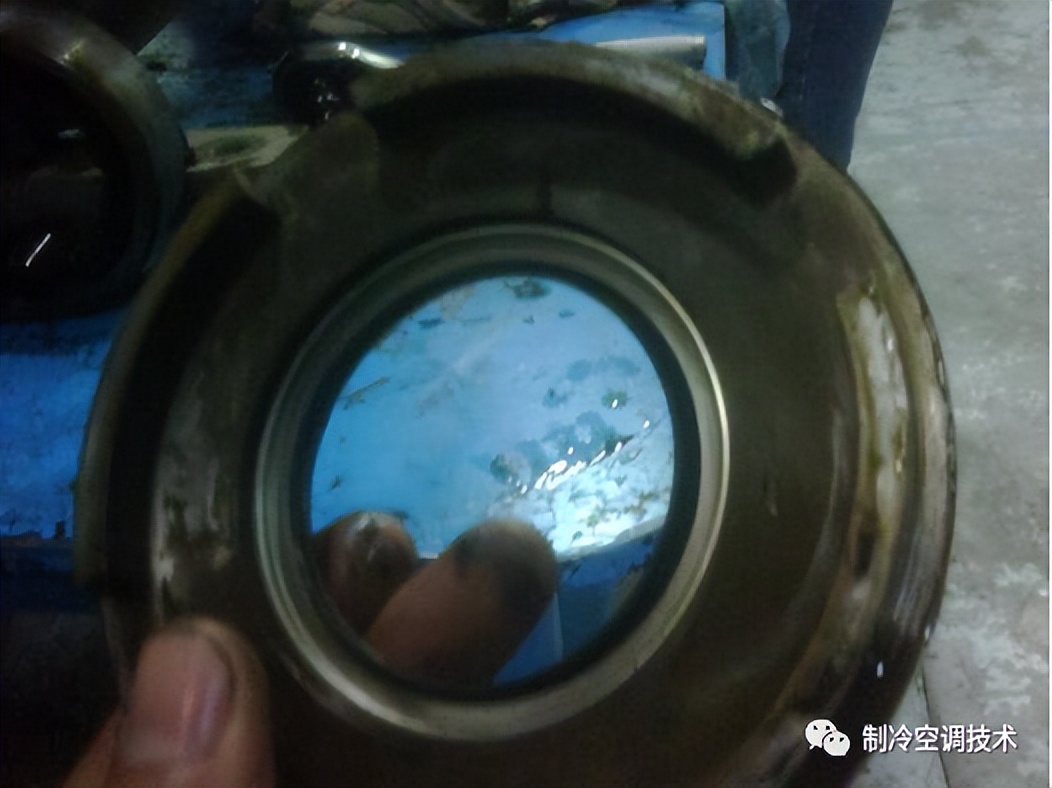

拆除气封环

螺杆压缩机的拆卸与安装流程

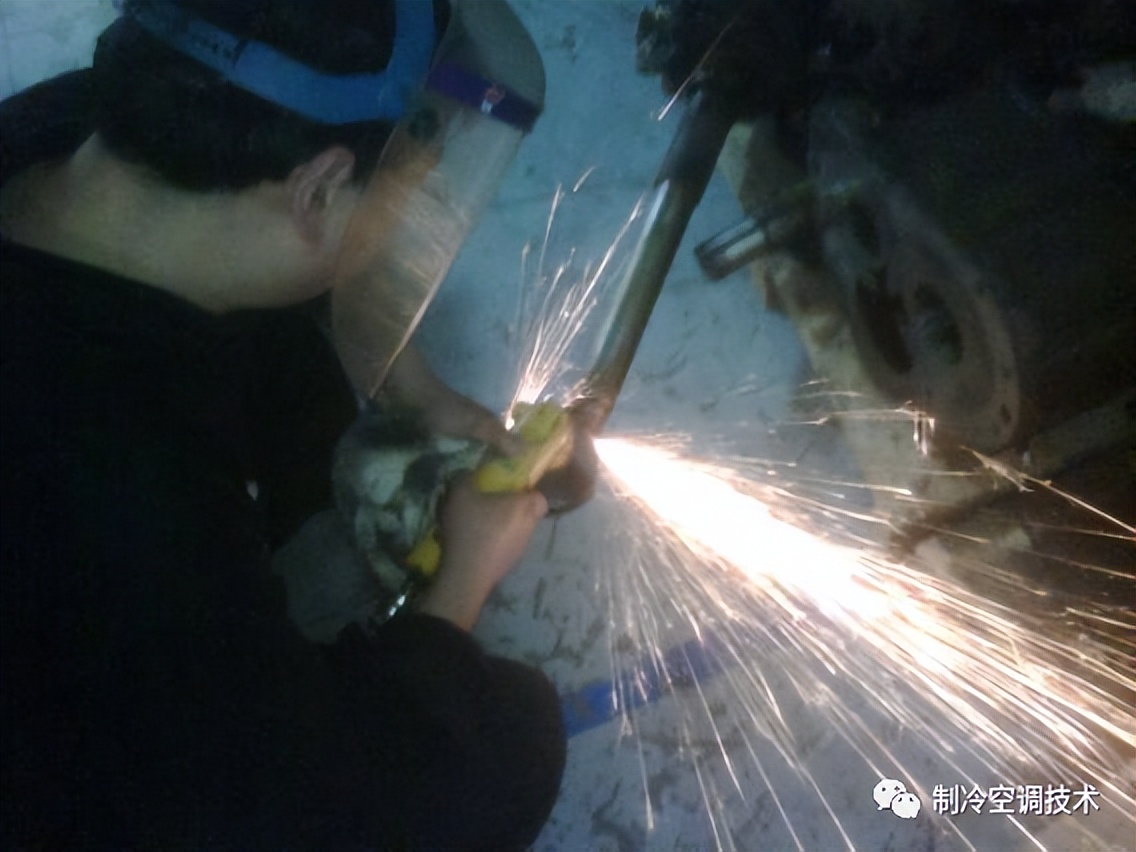

使用砂轮机或氧焊取出轴上的轴承内圈

至此压缩机全部解体,使用清洗剂清洗压缩机内部及螺杆,使用金相砂纸将压缩机腔体、螺杆上的高点毛刺找平,准备进行压缩机组的装配。

第二部分,安装螺杆压缩机

螺杆压缩机的拆卸与安装流程

重新安装新轴承和气封环

螺杆压缩机的拆卸与安装流程

重新装配滑阀、定位销。螺栓上加螺纹胶

螺杆压缩机的拆卸与安装流程

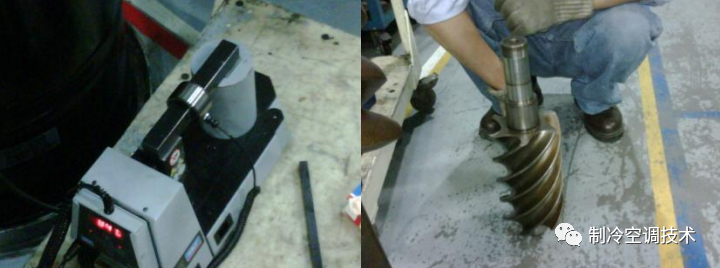

使用轴承加热器加热轴承内圈,将内圈重新装配至轴上,将内圈重新装配至轴上

螺杆压缩机的拆卸与安装流程

将螺杆及腔体上刷上新的冷冻机油,重新装回螺杆

螺杆压缩机的拆卸与安装流程

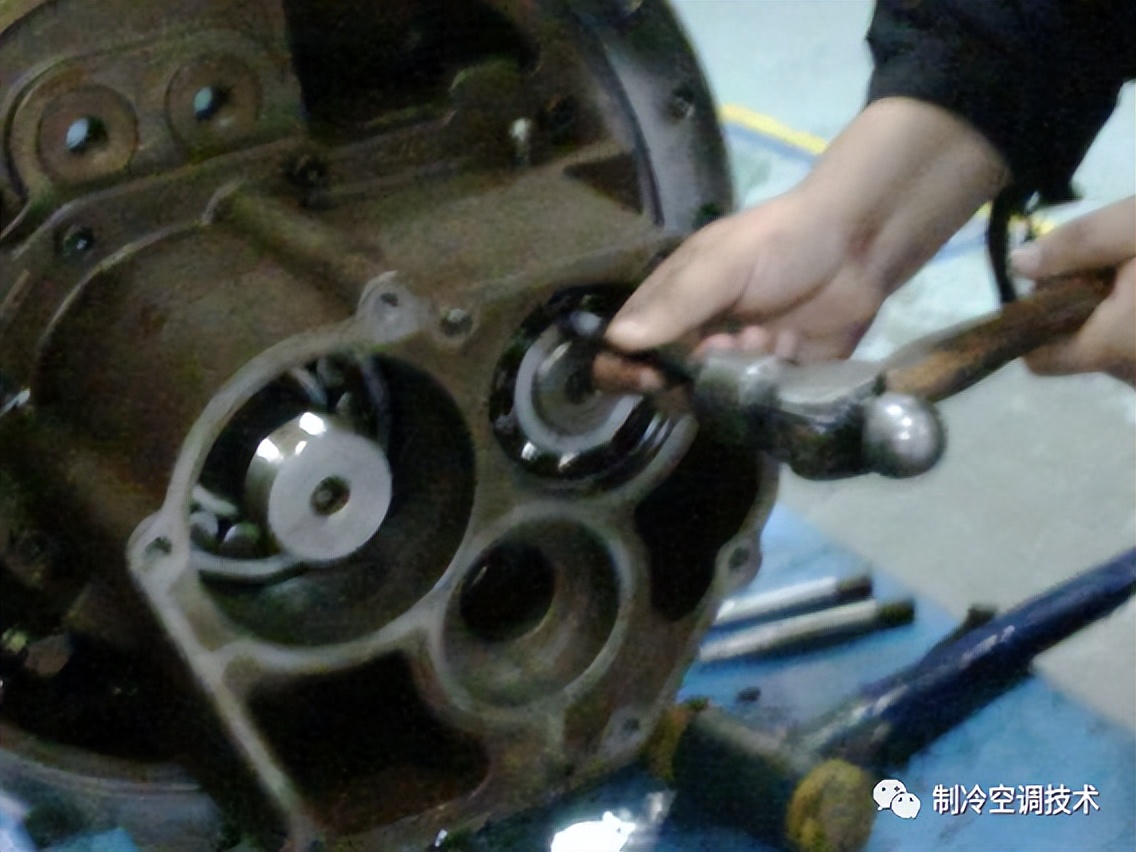

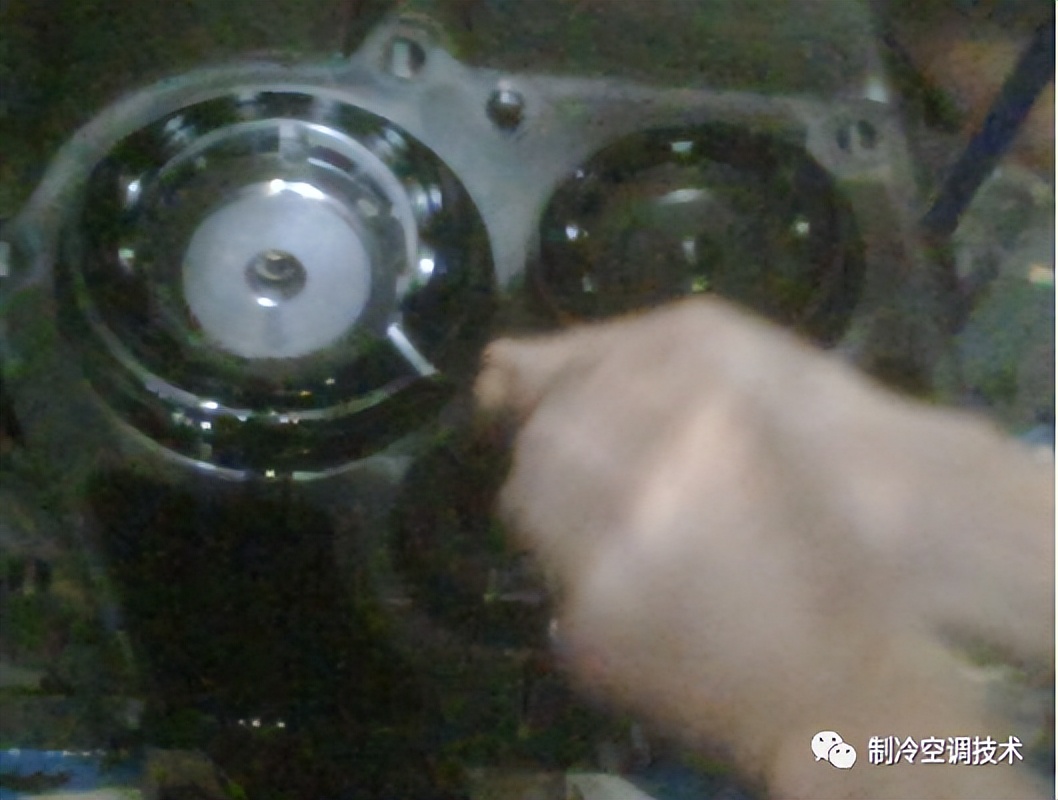

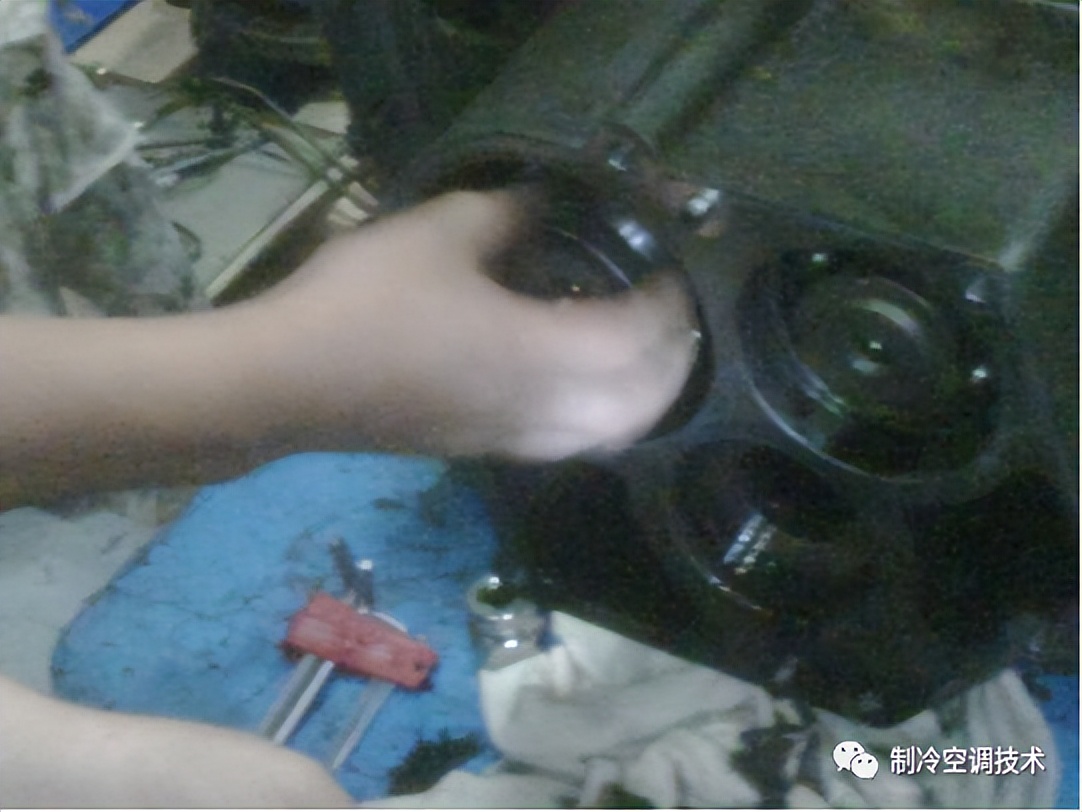

使用冷冻油将腔体及轴承充份润滑后,使用紫铜棒重新装配滚柱轴承

螺杆压缩机的拆卸与安装流程

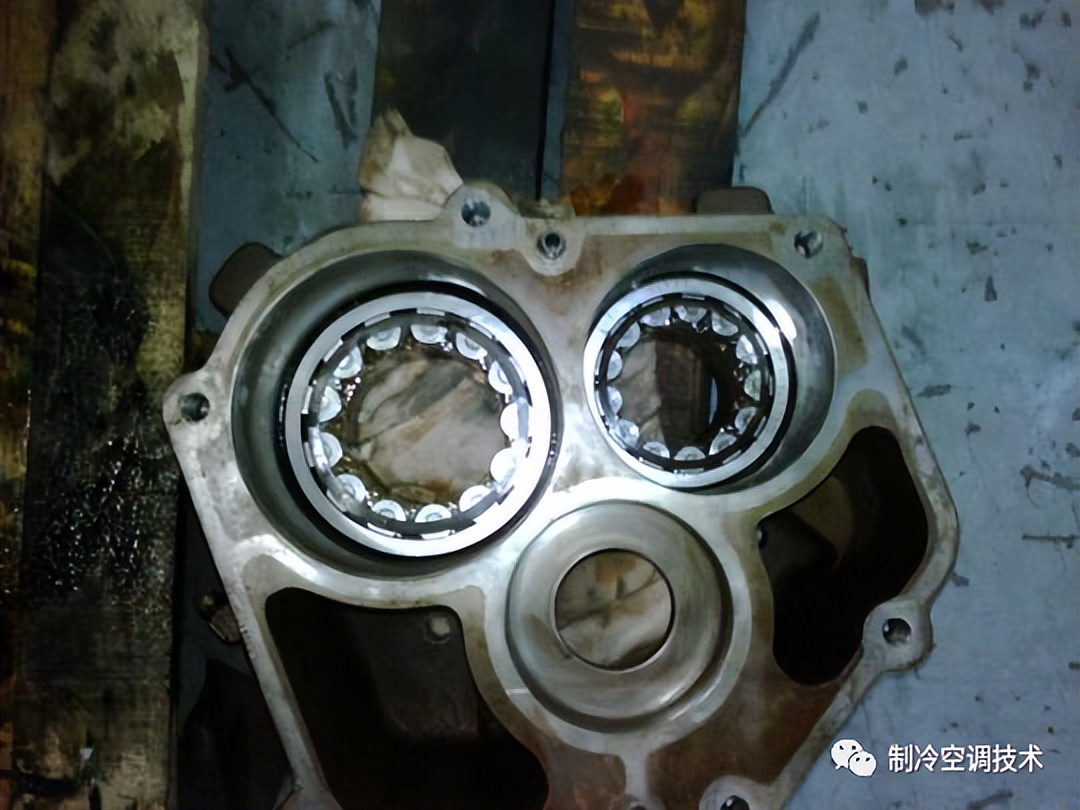

安装轴承座

螺杆压缩机的拆卸与安装流程

使用紫铜棒将止推打到位

螺杆压缩机的拆卸与安装流程

紧固锁紧螺母,通过调节此螺母将间隙调整至5~10公丝之间,调整完成后将定位销锁死,盘轴,确认无死点。

螺杆压缩机的拆卸与安装流程

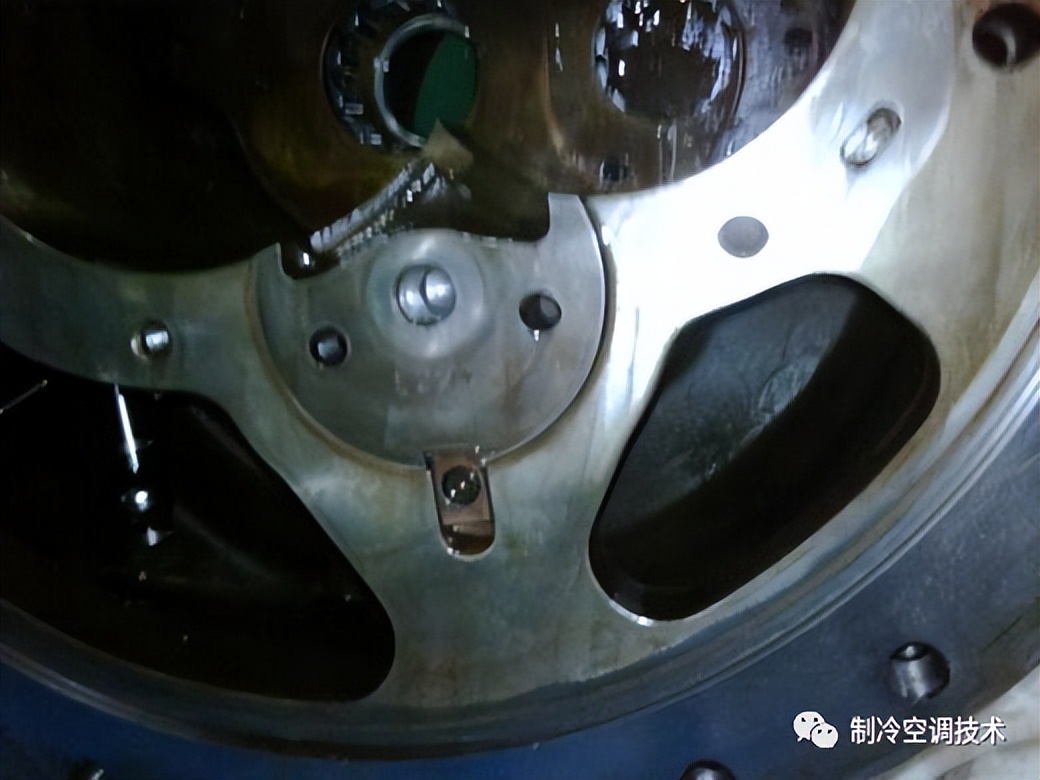

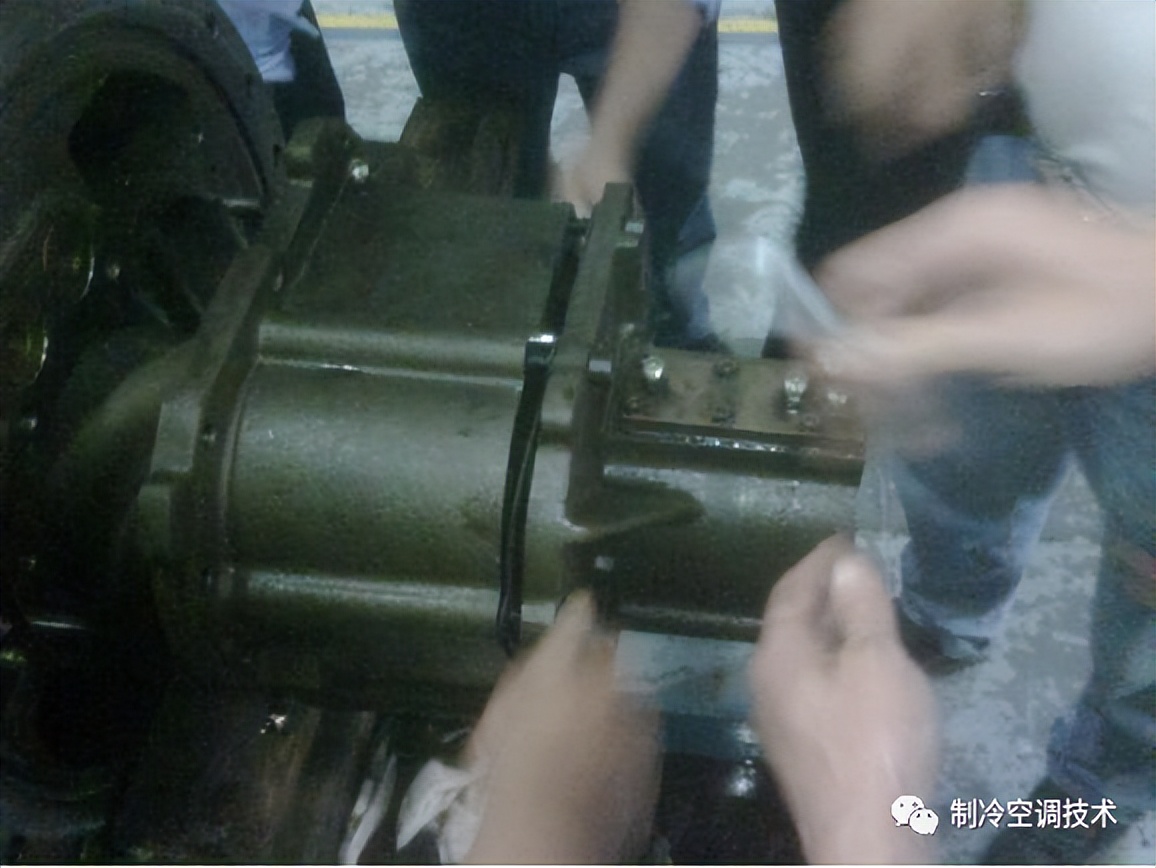

安装滑阀活塞腔,安装滑阀活塞

螺杆压缩机的拆卸与安装流程

安装滑阀腔端盖及油管

螺杆压缩机的拆卸与安装流程

安装滑阀加卸载油管

螺杆压缩机的拆卸与安装流程

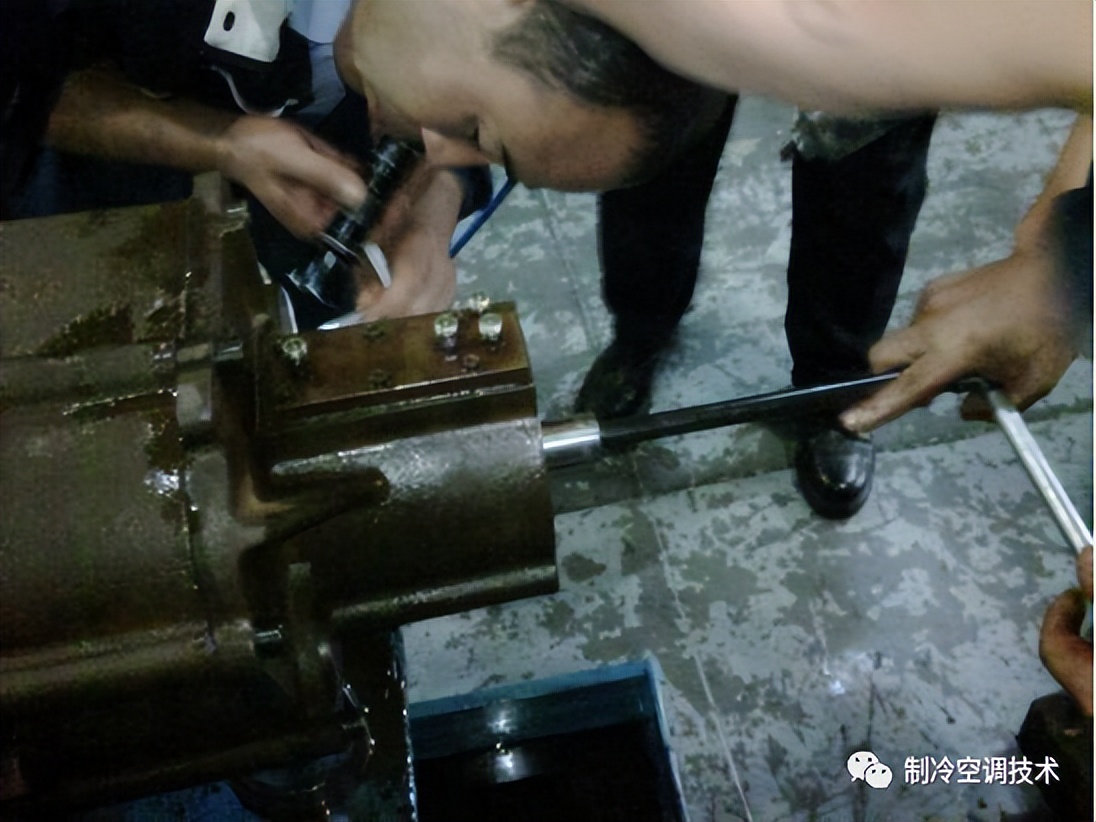

使用导向杆装配油分

螺杆压缩机的拆卸与安装流程

安装电机转子

螺杆压缩机的拆卸与安装流程

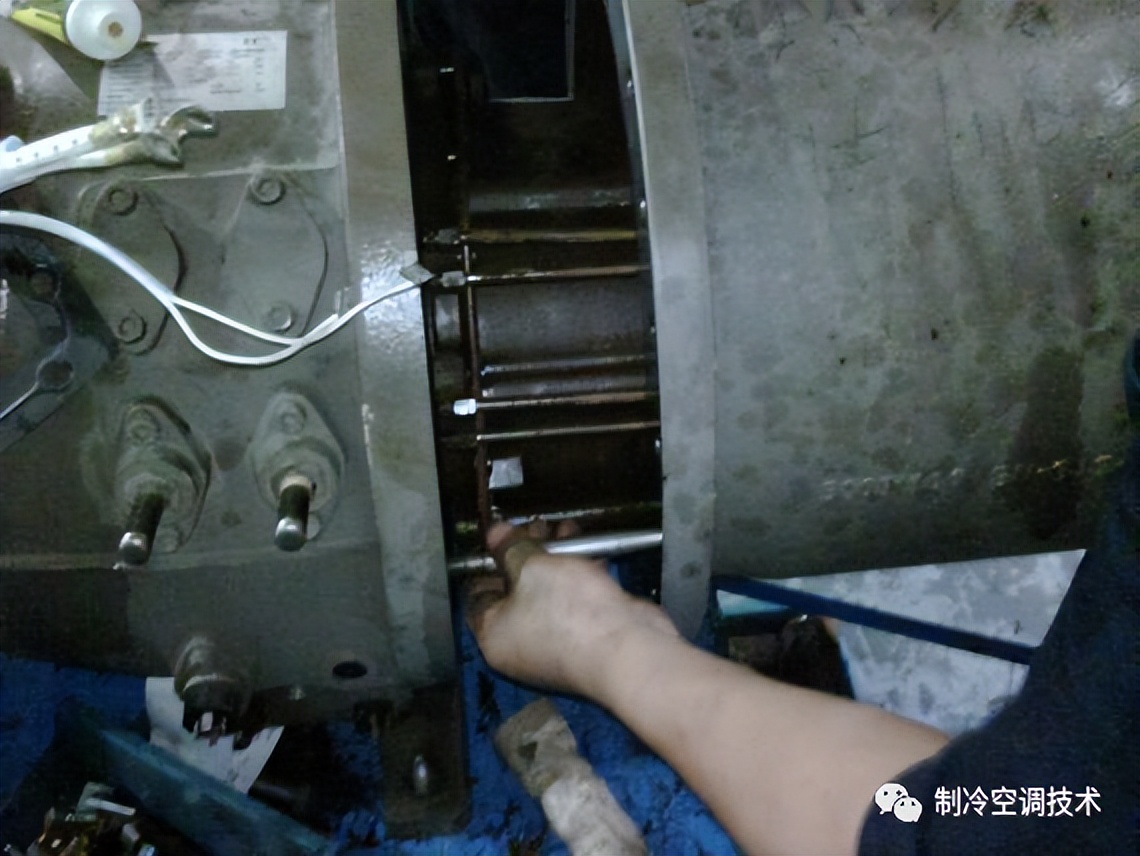

先检测电机绝缘50兆欧姆以上合格,安装电机定子。安装时注意对键销及定位销位置

螺杆压缩机的拆卸与安装流程

螺杆压缩机的拆卸与安装流程

重新装配锁母及喷油螺栓。安装吸气滤网及吸气腔端盖,使用冷冻油充分润滑轴承

螺杆压缩机的拆卸与安装流程

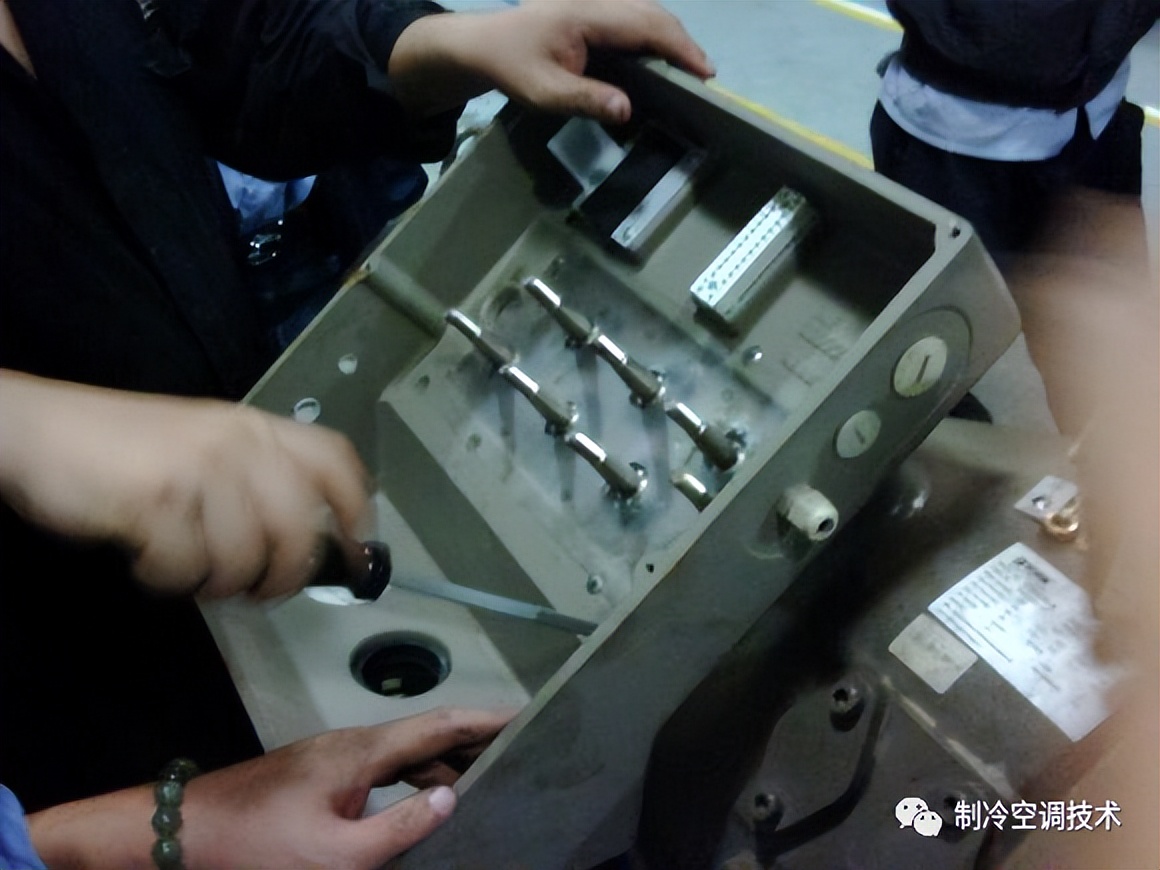

将电机接线端引出,检查接线线号,准备安装接线板

螺杆压缩机的拆卸与安装流程

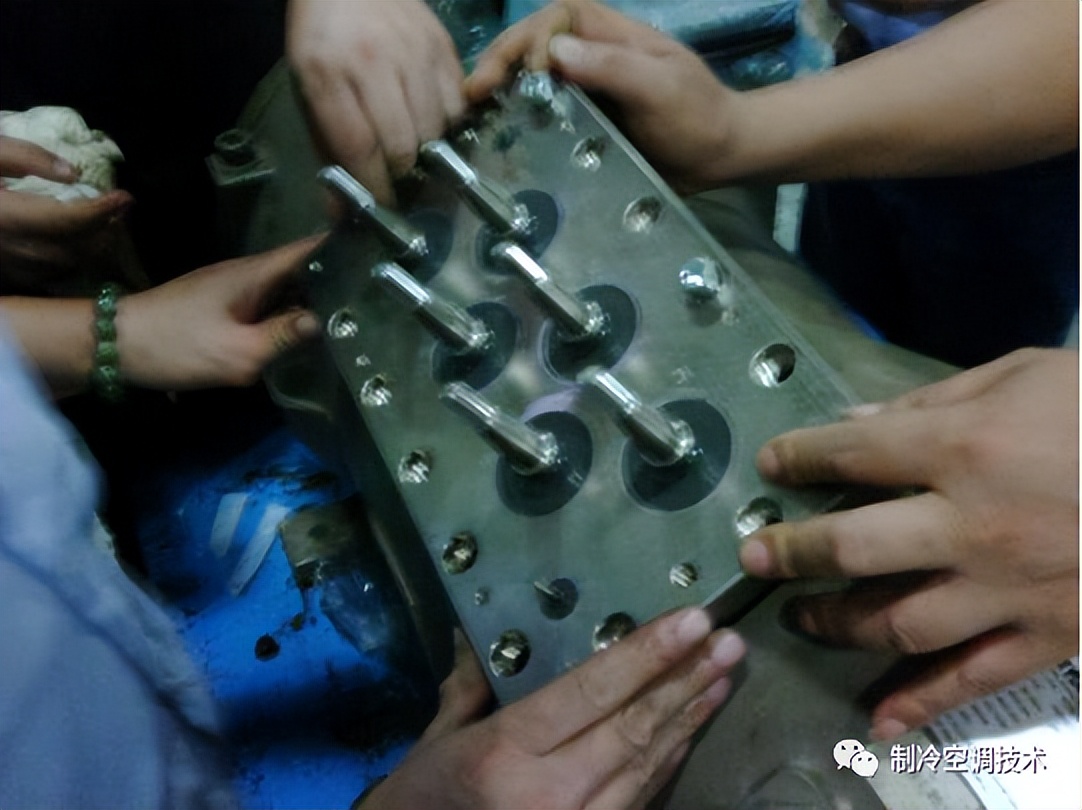

更换新的接线板,及其绝缘材料

螺杆压缩机的拆卸与安装流程

安装接线盒,测电机绝缘50兆欧姆以上。
