奥克斯AUX变频空调故障保护显示及维修流程

一、AUX变频空调故障及保护参数表

室内故障及保护显示

主要保护功能

故障代码

室内环境温度、蒸发器温度传感器故障

E1、E3

内风机反馈故障保护

E4

内外机通信故障保护

E5

室内E2PROM故障

E6

过零检测出错故障保护

E7

压缩机顶盖部温度传感器或热继电器保护故障

F0

室外环境、压缩机排气、冷凝器温度传感器故障

F1、F2、F3

压缩机过热保护(排气温度)

F4

室外E2PROM故障

F5

IPM模块故障保护、PFC模块异常

F6

室外故障及保护显示

故障内容

室外故障灯LED2

室外环境传感器异常

闪烁1次、停5秒

室外盘管传感器异常

闪烁2次、停5秒

压机排气传感器异常

闪烁3次、停5秒

过流

闪烁5次、停5秒

压机过热(开关量)

闪烁7次、停5秒

E2PROM异常

闪烁8次、停5秒

总回气传感器异常

闪烁9次、停5秒

压机排气过热异常

闪烁14次、停5秒

驱动板故障

闪烁15次、停5秒

通讯保护功能

闪烁

电流保护

闪烁

模块保护功能

闪烁

制冷过载

闪烁

电压保护

闪烁

排气保护

闪烁

室内过冷/过热

闪烁

二、内机工作正常,外机不工作

帮帮哥丨奥克斯AUX变频空调故障保护显示及维修流程

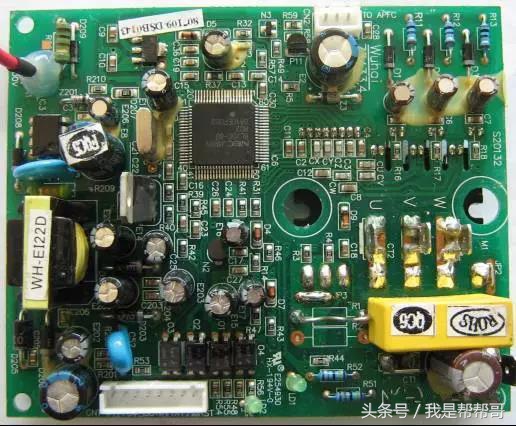

室外控制器总成

(1) 是否显示故障代码,是,按故障代码处理(故障代码指示内容见序号六),否,按步骤(2)进行检查.

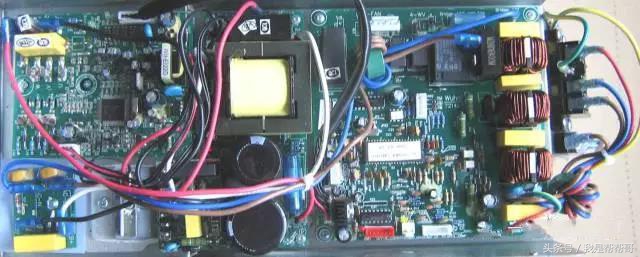

帮帮哥丨奥克斯AUX变频空调故障保护显示及维修流程

室外故障指示灯

(2) 检查各温度传感器阻值是否漂移(温度传感器参数见序号五)是,则更换温度传感器。否,按步骤(3)检查。

(3) 检查室内外电路板连接线、端子板电源连接线,连接是否牢固及外机端子板处的保险管是否损坏。是,紧固接线或更换保险管,否,按步骤(4)进行检查。

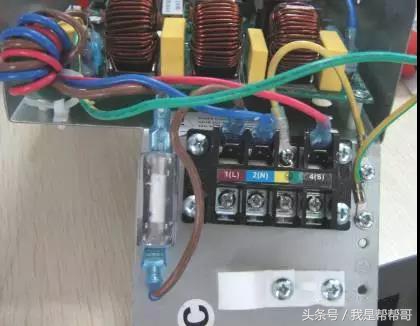

帮帮哥丨奥克斯AUX变频空调故障保护显示及维修流程

(4) 开机检查室内是否有220V电压输出,否,室内控制器故障,更换控制器.有,检查室内外通讯是否正常。检查步骤如下:

用万用表的红表笔接端子板的L端,黑表笔接S端,测量室内外通讯是否有交流220V脉冲电压,若有,则故障在室内机,若无交流220V脉冲电压信号说明故障在室外机。(注:通讯脉冲电压必须用指针式万用表检测才有效,且必须在开机10分种前马上检测.)室外机控制器故障检查步骤如下:

(5) 观察外机主控板、APFC板、驱动板电路电源指示灯否亮,否,检查各模块电路之间连接线与接线端是否连接牢固或断路;是,加固连接线或更换接线,否,则按步骤(6)进行检查。

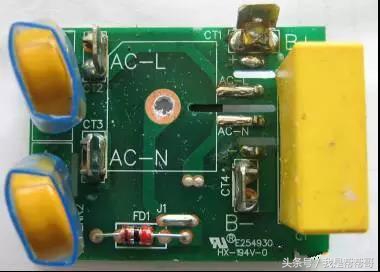

(6) 检查整流桥板CT2(AC-L)和CT3(AC-N)之间是否有交流220V交流电压输入;否,主板故障,更换主板,有,按步骤(7)进行检查。

帮帮哥丨奥克斯AUX变频空调故障保护显示及维修流程

(7) 检查整流桥板CT1(B+)和CT4(B-)之间是否有300V直流电压;无,则整流桥板坏,有,则按步骤(8)进行检查。

(8) APFC模块上红色指示灯是否亮;否,则检查APFC板电路中保险管是否已损坏,是,更换保险管,否,检查CT6处是否有直流300V电压 (测试时可用红表笔接CT6,黑表笔接CT3)以及N-、P+之间是否有直流310V电压(测量时可用红表笔接N-,黑表笔接P+) 否,则APFC板坏,有,则按步骤(9)进行检查。

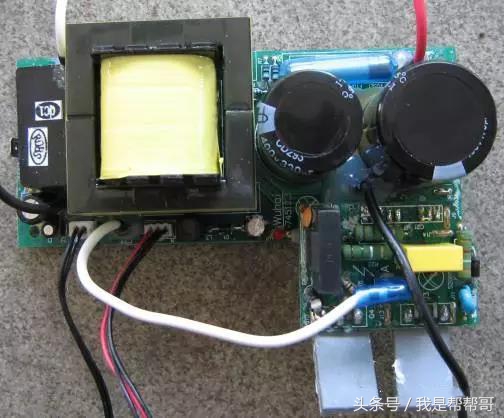

帮帮哥丨奥克斯AUX变频空调故障保护显示及维修流程

帮帮哥丨奥克斯AUX变频空调故障保护显示及维修流程

+5V、+8V、+12V电压传输接口电源指示灯

(9) 检测室外机驱动板电路与主控板的+5V、+8V、+12V电压是否准确;否,则更换驱动板,有则,更换主控板。

三、空调工作一段时间,室外机停机.

(1)、停机后是否有故障显示,是,按故障代码处理,否,按步骤(2)检查

(2)、电源电压是否正常,否,检查电源,是,按步骤(3)进行检查

(3)、检查各温度传感器是否正常,否,更换传感器,是,按步骤(4)进行检查

(4)、室内外板电路连接线以及电源连接线是否触不良,是,紧固连接线,否,按步骤(6)检查

(6)、通讯是否不良或通讯故障,是,更换室内主板或室外主控板或紧固通讯接线,否,则按步骤(7)进行检查

(7)室内外控制器是否良好。(注:电控问题按照案例1进行检修)

否,更换控制器,是,按步骤(8)进行检查

(8)、制冷剂是否过量或过少,是,添制冷剂,否,则按步骤(8)进行检查

(注:变频空调对制冷剂添加量的多少非常重要,过量、过少都有可能出现保护故障。由于我们变频空调的频率是变化的,所以我们在增添制冷剂时要锁定

在额定频率下进行添加。具体方法如下:

a、 制冷额定设定:

设定高风速、且设定温度18℃,在8s内连续收到8次遥控器睡眠键,如果额定制冷功能设置成功,则可听见蜂鸣器连叫4声,系统进入额定能力测试状态,压缩机以固定频率55Hz运转,重复以上的操作、模式切换或关机,空调退出额定频率运转。

b、 制热额定:

设定高风、且设定温度30℃,在8s内连续收到8次遥控器睡眠键,如果额定制热功能设置成功,则可听见蜂鸣器连叫4声,系统进入额定能力测试状态,压缩机以固定频率60运转,重复以上的操作、模式切换或关机,空调退出额定频率运转。

C、额定频率设定好后,根据名牌额定电流及环境温度定量进行添加。

(9)、堵,如:系统冰堵、脏堵、系统局部有节流;蒸发器、冷凝器脏、过滤网脏。

四、空调开机跳闸

(1)检查用户电源插头接线是否正确(如把地线误接为了零线)

(2)检查内机电路板及接线端子接线是否正确无误,是否有短路状况;

(3)检查外机电路板、接线端子、电源连接线破损与板金件以及电源连接线是否有短路状况。

(4)室外机控制器整流桥堆有短路的现象(整流桥板短路导致跳闸的故障比率比较大)

五、整机不工作

(1) 是否有故障代码显示,有,按故障代码处理;无按步骤(2)进行检查。

(2) 检查电源插头是否有电,无,检查电源,有则检查控制器保险管是否良好。否,则更换保险管,是,按步骤(3)进行检查。

(3)检查室内、外机所用传感器阻值是否漂移,是 ,则更换传感器,否,按步骤(4)进行检查。

(4)检查室内、外通讯是否故障,检查步骤和内机正常工作,外机不工作检查步骤相同。

六、各温度传感器阻值参数表。

(1)室内环境温度传感器、室内蒸发器温度传感器、室外环境温度传感器、室外冷凝。器温度传感器 对应温度阻值表:

(R=5K+1%,B=3470K+1%,单位:温度(℃)、阻值(kΩ))

温度

电阻值

温度

电阻值

温度

电阻值

-15

-14

-13

-12

-11

-10

-9

-8

-7

-6

-5

-4

-3

-2

-1

0

1

2

3

4

5

6

7

8

9

29.0286

27.6216

26.2613

25.0330

23.8424

22.7155

21.6486

20.6330

19.6806

18.7732

17.9129

17.0970

16.3230

15.5886

14.8913

14.2293

13.6017

13.0057

12.4393

11.9011

11.3834

10.9028

10.4399

9.9995

9.5802

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

9.1810

8.8008

8.4385

8.0934

7.7643

7.4506

7.1513

6.8658

6.5934

6.3333

6.0850

5.8479

5.6213

5.4048

5.1978

5.0000

4.8108

4.6298

4.4566

4.2909

4.1323

3.9804

3.8349

3.6955

3.5620

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

3.4340

3.3113

3.1937

3.0809

2.9727

2.8668

2.7692

2.6735

2.5816

2.4934

2.4087

2.3273

2.2491

2.1739

2.1015

2.0321

1.9656

1.9015

1.8399

1.7804

1.7232

1.6680

1.6149

1.5636

1.5142

(2)压缩机排气温度传感器 对应阻值表:

(R25=50K±3%,B25/50=3950K±2%,单位:温度(℃)、阻值(kΩ))

温度

基准值

温度

基准值

温度

基准值

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

12.3340

11.8929

11.4697

11.0635

10.6737

10.2995

9.9401

9.5950

9.2636

8.9450

8.6390

8.3449

8.0621

7.7902

7.5288

7.2774

7.0355

6.8027

6.5787

6.3631

6.1556

5.9558

5.7633

5.5780

5.3994

5.2274

5.0616

87

88

89

90

91

92

93

94

95

96

97

98

99

100

101

102

103

104

105

106

107

108

109

110

111

112

113

4.9018

4.7477

4.5992

4.4560

4.3179

4.1847

4.0561

3.9321

3.8124

3.6968

3.5853

3.4776

3.3736

3.2732

3.1755

3.0812

2.9901

2.9021

2.8171

2.7350

2.6556

2.5790

2.5048

2.4332

2.3839

2.2869

2.2321

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

2.1695

2.1088

2.0501

1.9934

1.9384

1.8862

1.8337

1.7839

1.7356

1.6888

1.6435

1.5996

1.5571

1.5159

1.4772

1.4372

1.3996

1.3632

1.3280

1.2937

1.2605

1.2283

1.1971

1.1667

1.1373

1.1088

1.0810
