一、压缩机线圈对地短路,报模块故障

故障说明:海信KFR-50GW/09BP挂式交流变频空调器,遥控开机后不制冷,检查为室外风机运行,但压缩机不运行。

1.测量模块

遥控幵机,听到室内机主板主控继电器触点闭合的声音,判断室内机主板向室外机供电,到室外机检査,观察室外风机运行,但压缩机不运行,取下室外机外壳过程中,如果一 只手摸窗户的铝合金外框、一只手摸冷凝器时有电击的感觉,判断此现象为空调器电源插座中地线未接或接触不良引起。

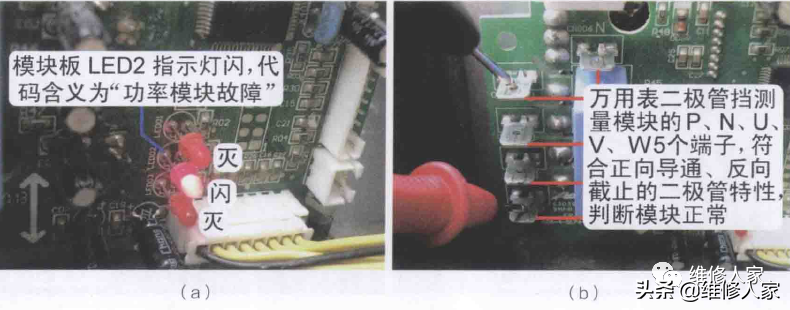

观察室外机主板上指示灯LED2闪、LED1和LED3灭,查看故障代码含义为“功率模块故障”;在室内机按压遥控器上“高效”键4次,显示屏显示“5”的代码,含义仍为“功率模块故障”,说明室外机CPU判断模块出现故障。

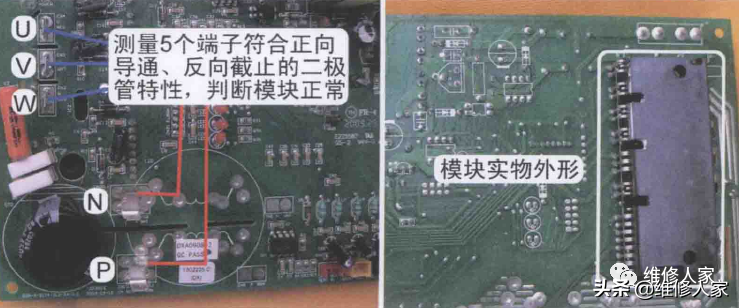

断幵空调器电源,拔下压缩机U、V、W的3根引线,以及滤波电容上连接室外机主板的正极(接模块P端子)和负极(接模块N端子)的引线,使用万用表二极管挡,测量模块的5个端子,实测结果符合正向导通、反向截止的二极管特性,判断模块正常。使用万用表电阻挡,测量压缩机的U (红)、V (白)、W(蓝)3根引线,阻值均为0.8Ω,也说明 压缩机线圈阻值正常。

变频空调压缩机故障和跳闸故障检修方法

2.更换室外机主板

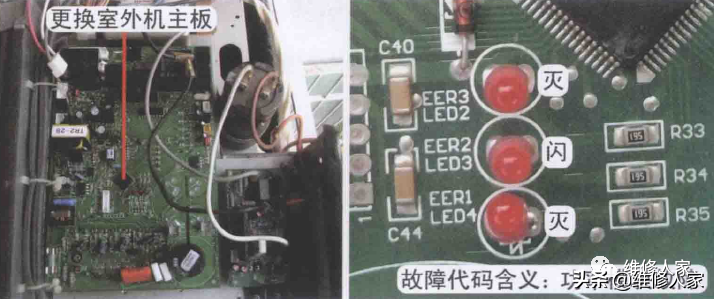

由于测量模块和压缩机线圈均正常,判断室外机CPU误判或相关电路出现故障。此机室外机只有一块电路板,集成CPU控制电路、模块、开关电源等所有电路,试更换室外机主板,幵机后室外风机运行但压缩机仍不运行,故障依旧,指示灯依旧为LED2闪、LED1和LED3灭,报故障代码仍为“功率模块故障”。

变频空调压缩机故障和跳闸故障检修方法

3.测量压缩机线圈对地阻值

引起“功率模块故障”的原因有模块、幵关电源直流15V供电、压缩机异常。现室外机主板已更换,可以排除模块和直流15V供电的问题,故障原因还有可能为压缩机异常。为判断故障,拔下压缩机线圈的3根引线,再次上电幵机,室外风机运行,室外机主板上的3个指示灯同时闪,含义为“压缩机正常升频”,即无任何限频因素,一段时间以后室外风机停 机,报故障代码为“无负载”,因此判断故障为压缩机损坏。

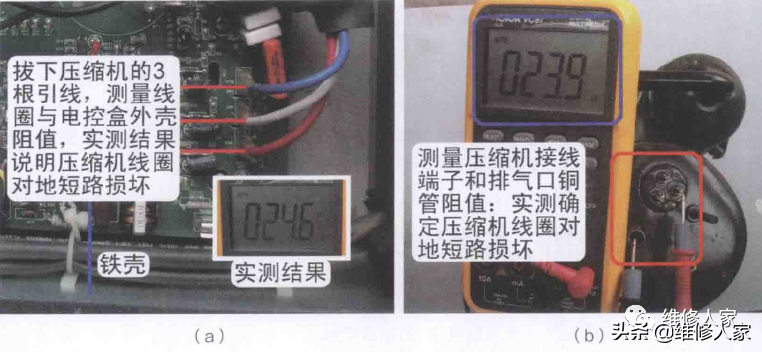

断幵空调器电源,使用万用表电阻挡测量3根引线阻值,U和V、U和W、V和W均为0.8Ω,说明线圈阻值正常。见下图 (a),将一支表笔接冷凝器(相当于接地 线),一支表笔接压缩机线圈引线,正常阻值应为无穷大,而实测约为25Ω ,判断压缩机线圈对地短路损坏。

为准确判断,取下压缩机接线端子上的引线,直接测量压缩机接线端子与排气口铜管阻值,见下图( b ),正常为无穷大,而实测仍为25Ω,确定压缩机线圈对地短路损坏。

变频空调压缩机故障和跳闸故障检修方法

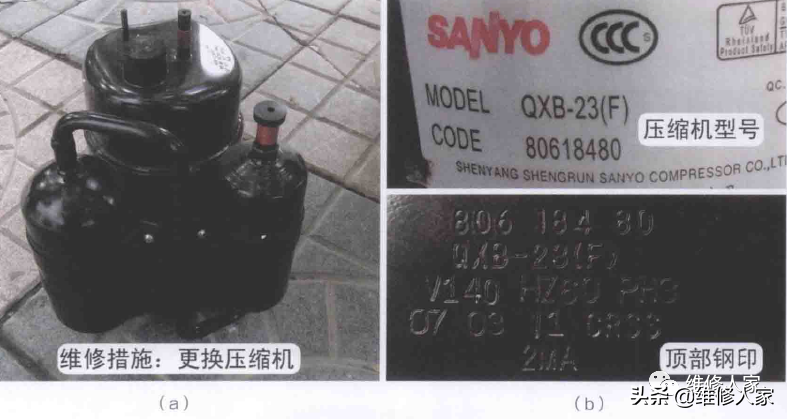

维修措施:更换压缩机。型号为三洋QXB-23 ( F )的 交流变频压缩机,根据顶部钢印可知,线圈供电为三相,定频频率为60Hz时工作电压为交流 140V,线圈与外壳(地)正常阻值大于2MΩ。拔下吸气管和排气管的封塞,将3根引线安装在新压缩机接线端子上,上电幵机压缩机运行,吸气管有气体吸入,排气管有气体排出,室外机主板不报“功率模块故障“,更换压缩机后对系统抽空,加氟至0.45MPa后试机制冷正常。

变频空调压缩机故障和跳闸故障检修方法

总结:

①本例在维修时走了弯路,在室外机主板报出“功率模块故障”时,测量模块正常后仍判断室外机CPU误报或有其他故障,而更换室外机主板。假如在维修时拔下压缩机线圈的3根引线,室外机主板不再报“功率模块故障”,改报“无负载”故障时,就可能会仔细检查压缩机,可减少一次上门维修的次数。

② 本例在测量压缩机线圈时只测量引线之间阻值,而没有测量线圈对地阻值,这也说明在检査时不仔细,也从另外一个方面说明压缩机故障时会报出“功率模块故障”的代码,且压缩机线圈对地短路时也会报出相同的故障代码。

③ 本例空气幵关不带漏电保护功能,因此幵机后报“功率模块故障”的代码。假如本例空气开关带有漏电保护功能,故障现象则表现为上电后空气幵关跳闸。

二、压缩机线圈短路,报模块故障

故障说明:海信KFR-26GW/27BP挂式交流变频空调器,开机后不制冷,查看室外机, 室外风机运行,但压缩机运行15s后停机。

1.查看故障代码

拔下电源插头,约1min后重新上电,室内机CPU和室外机CPU复位。遥控幵机后,在室外机观察,压缩机首先运行,但约15s后停止运行,室外风机一直运行,模块板上指示灯报故障为LED1和LED3灭、LED2闪,査看代码含义为“功率模块故障”;在室内机按压遥控器上“高效“键4次,显示屏显示代码为“05” ,含义同样为“功率模块故障“。

断幵空调器电源,待室外机主板幵关电源停止工作后,拔下模块板上的P、N、U、V、 W5根引线,使用万用表二极管挡,测量模块5个端子符合正向导通、反向截止的二极管特性,判断模块正常。

变频空调压缩机故障和跳闸故障检修方法

2.测量压缩机线圈阻值

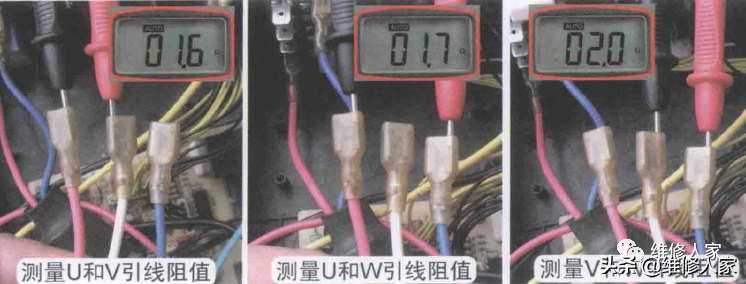

使用万用表电阻挡,测量压缩机线圈阻值,压缩机线圈共有3根引线,颜色分别为红 (U)、白(V)、蓝(W),测量U和V引线阻值为1.6Ω, U和W引线阻值为1.7Ω。V和W引线阻值为2.0Ω,实测阻值不平衡,相差约0.4Ω。

变频空调压缩机故障和跳闸故障检修方法

3.测量室外机电流和模块电压

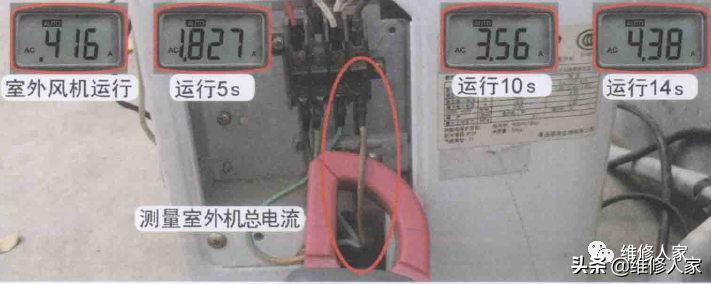

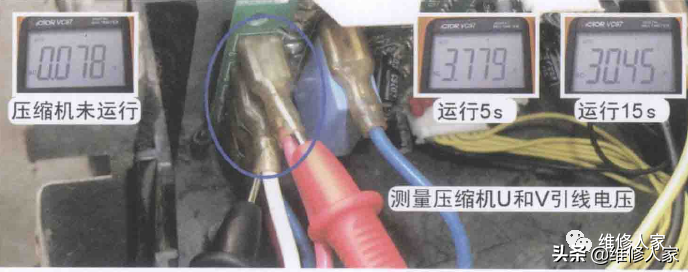

恢复模块板上的5根引线,使用两个万用表。一个万用表为UT202,选择交流电流挡,表头钳住室外机接线端子上1号电源L相线,测量室外机的总电流,另一个万用表为 VC97,选择交流电压挡,测量模块板红线U和白线V的电压。

变频空调压缩机故障和跳闸故障检修方法

变频空调压缩机故障和跳闸故障检修方法

重新上电幵机,室内机主板向室外机供电后,电流为0.1A;室外风机运行,电流为0.4A;压缩机幵始运行,电流幵始上升,由1A-2A-3A-4A-5A,电流为5A时压缩机停机,从压缩机幵始运行到停机总共只有约15s的时间;査看红线U和白线V的电压,压缩机未运行时电压为0V,运行约5s时电压为交流4V,运行约15s时电流为5A,电压为交流30V,模块板CPU检测到运行电流过大后,停止驱动模块,压缩机停机,并报“功率模块故障”的代码,此时室外风机一直运行。

4.手摸二通阀温度和测量模块空载电压

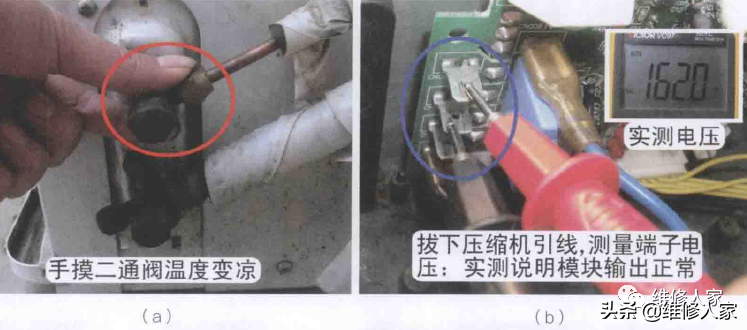

在二通阀检修口接上压力表,此时显示静态压力约为1.2MPa,约3min后CPU再次驱动模块,压缩机幵始运行,系统压力直线下降,当压力降至0.6MPa时压缩机停机。见下图(a),此时手摸二通阀温度已经变凉,说明压缩机压缩部分正常(系统压力下降、二通阀变凉),为电机中线圈短路引起(测量线圈阻值相差0.4Ω,室外机运行电流上升过快)。

试将压缩机的3根引线拔掉,再次重新上电幵机,室外风机运行,模块板的3个指示灯同时闪,含义为“正常升频无限频因素”,模块板不再报“功率模块故障”,在室内机按遥控器上的“高效”键4次,显示屏显示“00”,含义为“无故障”。见下图(b),使用万用表交流电压挡测模块板U和V、U和W、V和W引线电压均衡,幵机1min后测量电压约为交流160V,也说明模块输出正常,综合判断压缩机线圈短路损坏。

变频空调压缩机故障和跳闸故障检修方法

维修措施:更换压缩机。

三、硅桥击穿,开机空气开关跳闸

故障说明:海信KFR-2601GW/BP挂式交流变频空调器,上电正常,但开机后空气开关跳闸。

1.开机后空气开关跳闸

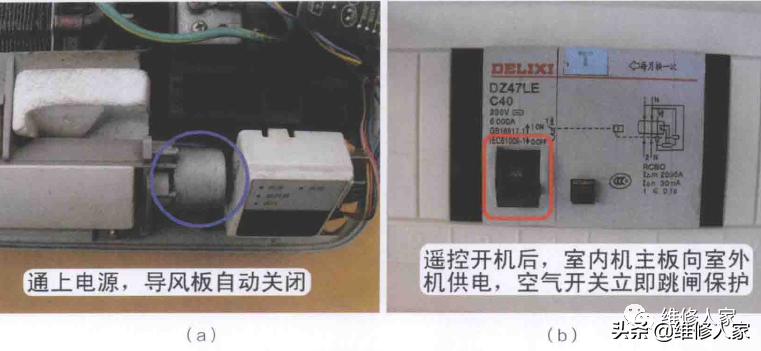

将电源插头插入电源插座,导风板自动关闭,见下图(a),说明室内机主板5V电压正常,CPU工作后控制导风板自动关闭。

使用遥控器幵机,导风板自动打幵,室内风机幵始运行,但室内机主板主控继电器触点吸合向室外机供电时,空气幵关立即跳闸保护,见下图 (b),说明空调器有短路或漏电故障。

变频空调压缩机故障和跳闸故障检修方法

2.常见故障原因

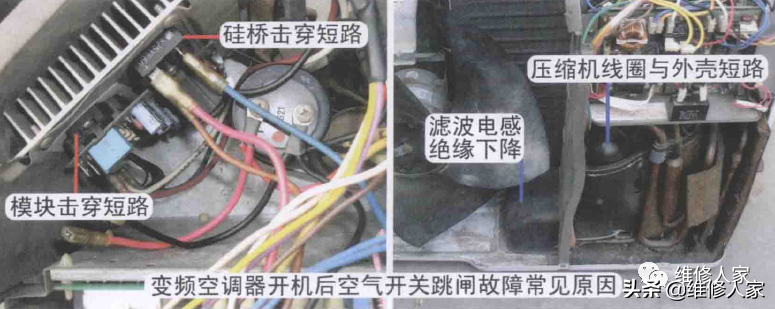

幵机后空气幵关跳闸保护,主要是向室外机供电时因电流过大而跳闸。常见原因有硅桥击穿短路、滤波电感漏电(绝缘下降)、模块击穿短路、压缩机线圈与外壳 短路。

变频空调压缩机故障和跳闸故障检修方法

3.测量硅桥

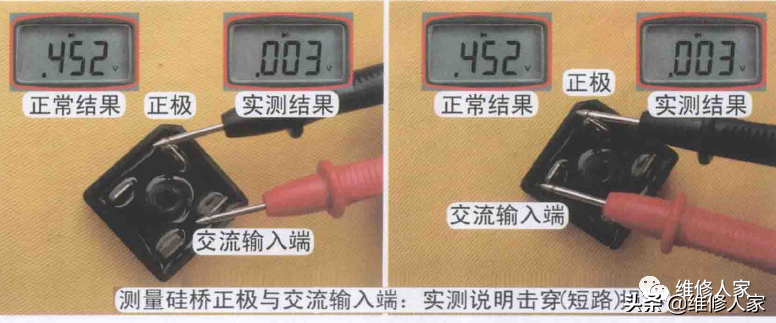

开机后空气开关跳闸故障首先需要测量硅桥是否击穿。拔下硅桥上面的4根引线,使用万用表二极管挡测量硅桥,红表笔接正极端子,黑表笔接两个交流输入端时,正常时应为正向导通,而实测时结果均为3mV。

变频空调压缩机故障和跳闸故障检修方法

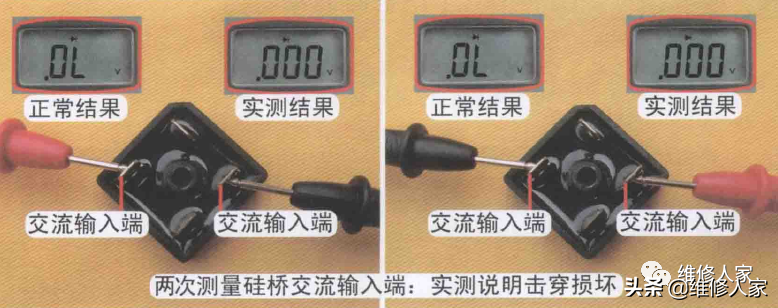

红、黑表笔分别接两个交流输入端子,正常时应为无穷大,而实测结果均为 0mV,根据实测结果判断硅桥击穿损坏。

变频空调压缩机故障和跳闸故障检修方法

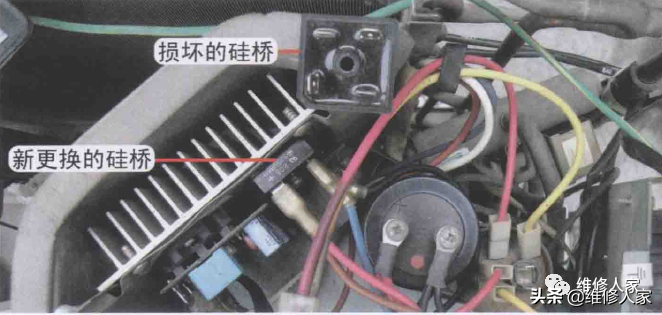

维修措施:更换硅桥。空调器通上电源,遥控幵机,空气开关不再跳闸保 护,压缩机和室外风机均幵始运行,制冷正常,故障排除。

变频空调压缩机故障和跳闸故障检修方法

总结:

① 硅桥内部有4个整流二极管,有些型号的变频空调器如只击穿3个,只有1个未损坏,则有可能表现为室外机上电后空气开关不会跳闸保护,但直流300V电压为0V,同时手摸PTC电阻发烫,其断幵保护,表现现象和模块P-N端击穿相同。

② 也有些型号的变频空调器,如硅桥只击穿内部1个二极管,而另外3个正常,室外机上电时空气幵关也会跳闸保护。

③ 有些型号的变频空调器,如硅桥只击穿内部1个二极管,而另外3个正常,也有可能表现为室外机刚上电时直流300V电压约为直流200V,而后逐渐下降至直流30V左右,同时PTC电阻烫手。

④ 同样为硅桥击穿短路故障,根据不同型号的空调器、损坏的程度(即内部二极管击穿的数量)、PTC电阻特性、空气幵关容量大小,所表现的故障现象也各不相同,在实际维修时应加以判断。但总体来说,硅桥击穿一般表现为上电或幵机后空气开关跳闸。

四、滤波电感线圈漏电,上电空气开关跳闸

故障说明:海信KFR-2601GW/BPX2一拖二挂式交流变频空调器,只要将电源插头一插 入电源,即使不开机,空气开关也断开保护。

1.测量硅桥

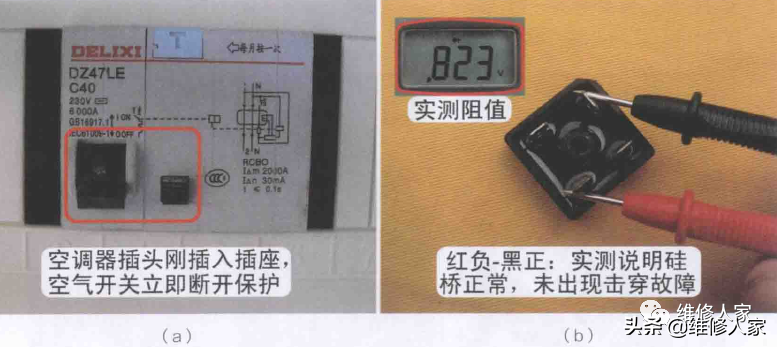

上门检查,将空调器插头插入电源,空气幵关立即断幵保护,由于此时并未开机,空气幵关即跳开保护,说明故障出现在强电通路上。

由于硅桥连接交流220V电压,其短路后容易引起上电跳闸故障,因此首先使用万用表二 极管挡,正向和反向测量硅桥的4个引脚,即测量内部4个整流二极管,实测结果说明硅桥正常,未出现击穿故障。

变频空调压缩机故障和跳闸故障检修方法

由于模块击穿有时也会出现跳闸故障,拔下模块上面的5根引线,使用万用表二极管挡测量P/N/U/V/W引线的正向和反向结果均符合要求,说明模块正常。

说明:测量硅桥时需要测量其4个引脚之间正向和反向的阻值,且测量时不用从室外机上取下硅桥,本例只是为使图片清晰才拆下硅桥,图中只显示正向测量硅桥的正与负引脚的结果。

2,测量滤波电感线圈阻值

此时交流强电回路中只有滤波电感未测量,拔下滤波电感的橙线和黄线,使用万用表电阻挡,测量两根引线的阻值,实测阻值接近0Ω,说明线圈正常导通。

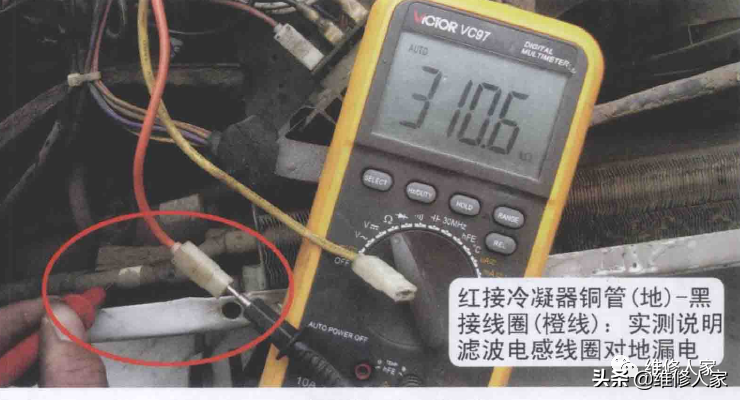

—表笔接外壳地(本例红表笔实接冷凝器铜管),一表笔接线圈(本例黑表 笔接橙线),测量滤波电感线圈对地阻值,正常阻值为无穷大,实测阻值约300kΩ,说明滤 波电感线圈出现漏电故障。

变频空调压缩机故障和跳闸故障检修方法

3.短接滤波电感试机

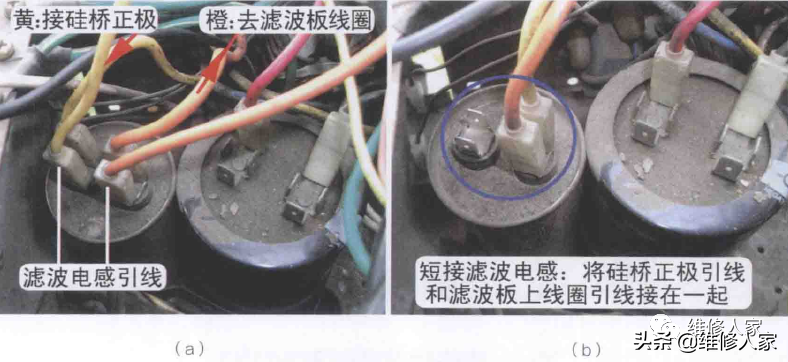

见下图(a),硅桥正极输出经滤波电感后返回至滤波板上,再经过上面的线圈送至滤波电容正极,然后送入模块P端。

查看滤波电感的两根引线插在60uF电容的两个端子,因此拔下滤波电感的引线后,见图( b ),将电容上的另外两根引线插在一起(相通的端子上),即硅桥正极输出经滤波板上的线圈直接送至滤波电容正极,相当于短接滤波电感,将空调器通上电源,空气开关不再断幵保护,用遥控器幵机,压缩机和室外风机幵始运行,空调器制冷正常,确定为滤波电感漏电损坏。

变频空调压缩机故障和跳闸故障检修方法

4.取下滤波电感

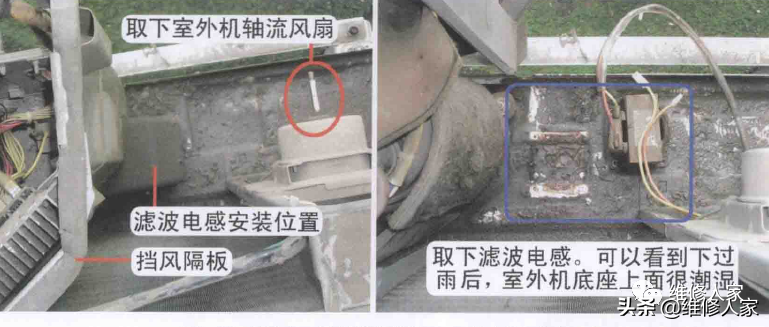

滤波电感位于室外机底座最下部,距离压缩机底脚很近。取下滤波电感时, 首先拆下前盖,再取下室外机轴流风扇,防止在维修时损坏扇叶,并且扇叶不容易配到), 再取下挡风隔板,即可看见滤波电感,将4个固定螺钉全部松幵后,取下滤波电感。

变频空调压缩机故障和跳闸故障检修方法

5.测量损坏的滤波电感

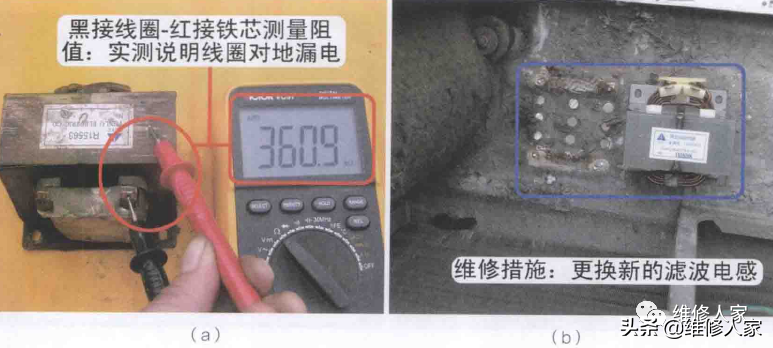

使用万用表电阻挡,黑表笔接线圈端子、红表笔接铁芯,测量阻值, 正常值为无穷大,实测阻值约为360kΩ,从而确定滤波电感线圈对地漏电损坏。

更换型号相同的滤波电感试机,上电后空气幵关不再断幵保护,遥控开机,室外机运行,制冷恢复正常,故障排除。

变频空调压缩机故障和跳闸故障检修方法

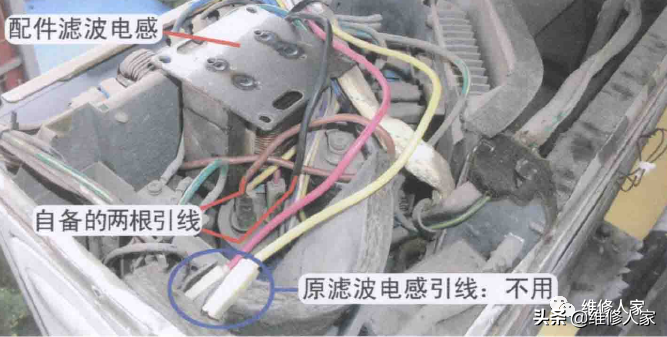

维修措施:更换滤波电感。由于滤波电感不容易更换,在判断其出现故障之后,如果有相同型号的配件,可使用连接引线,接在电容的两个端子上进行试机,在确定为滤波电感出现故障后,再拆壳进行更换,以避免无谓的工作。

变频空调压缩机故障和跳闸故障检修方法

总结:

本例是一个常见故障,是一个通病,在很多品牌的空调器机型均出现过类似现象,原因有以下两个。

① 滤波电感位于室外机底座的最下部,因下雨或制热时被化霜水浸泡,其经常被雨水或化霜水包围,导致线圈绝缘下降。

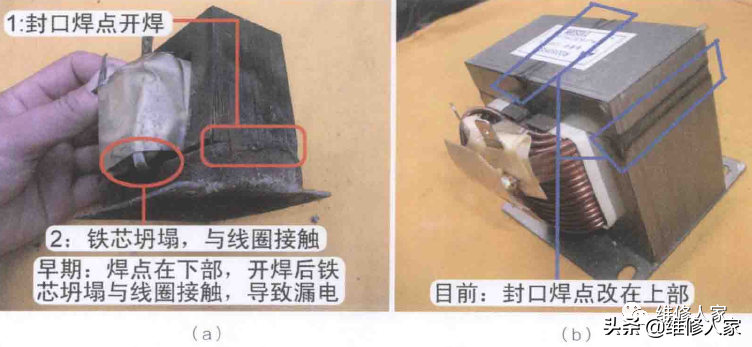

② 早期滤波电感封口部位于下部,时间长了以后,封口部位焊点幵焊, 铁芯坍塌与线圈接触,引发漏电故障,出现上电后或幵机后空气幵关断开保护的故障现象。

③ 目前生产的空调器滤波电感封口部位的焊点改在上部,这样即使下部被雨水包围,也不会出现铁芯坍塌与线圈接触而导致的漏电故障。
